Transistörler - FET, MOSFET - Diziler

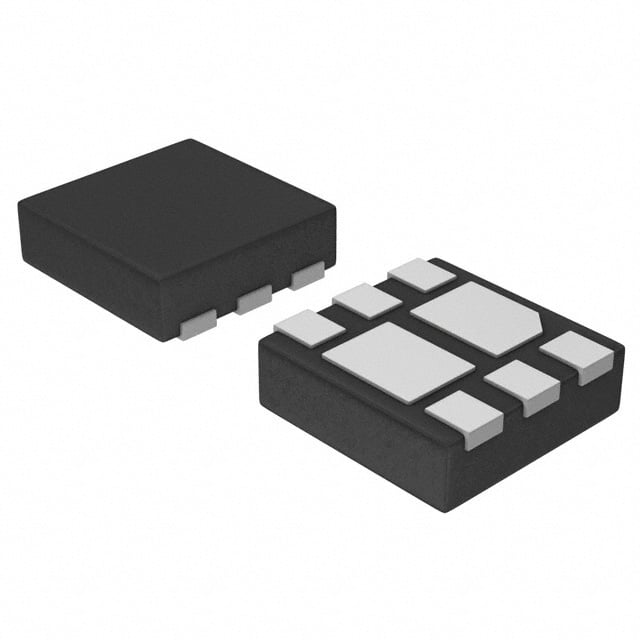

NTLUD3191PZTAG
MOSFET 2P-CH 20V 1.1A 6UDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Seri / Aile Numarası
- NTLUD3191
NTLUD3191PZTAG Hakkında
NTLUD3191PZTAG, onsemi tarafından üretilen dual P-channel MOSFET dizisidir. 20V drain-source gerilimi ve 1.1A sürekli drain akımı ile çalışan bu komponent, logic level gate özelliğine sahiptir. 250mΩ @ 4.5V gate voltajında düşük on-resistance sunarak verimli switching operasyonları mümkün kılar. 6-UFDFN paketinde yer alan bileşen, -55°C ile 150°C arasında çalışabilir. Gaz charge değeri 3.5nC ve input kapasitansı 160pF'dir. Anahtarlama uygulamaları, akım yönetimi devreleri ve power distribution sistemlerinde kullanılabilir. Surface mount tipi montaj için elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 160pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 250mOhm @ 1.5A, 4.5V |
| Supplier Device Package | 6-UDFN (1.6x1.6) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
