NTLJD2105LTBG

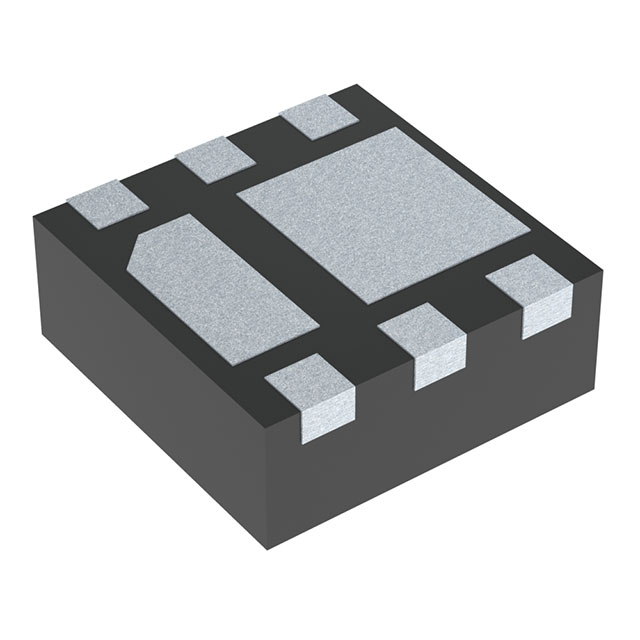

MOSFET N/P-CH 8V 2.5A 6-WDFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- NTLJD2105L
NTLJD2105LTBG Hakkında
NTLJD2105LTBG, onsemi tarafından üretilen dual MOSFET transistör dizisidir. N-channel ve P-channel transistörleri aynı pakette barındırır. 8V drain-source voltaj (Vdss) rating'i ile 2.5A sürekli drain akımına sahiptir. 6-WDFN Surface Mount paketi ile kompakt tasarımlar için uygundur. Maksimum 50mOhm RDS(on) değeri ve 520mW güç dağıtım kapasitesi ile düşük sinyal işleme, motor kontrolü, anahtar uygulamaları ve LED yönetimi gibi alanlarda kullanılır. -55°C ile 150°C arası işletme sıcaklık aralığında güvenilir çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 8V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 520mW |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-WDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
