NTLGD3502NT2G

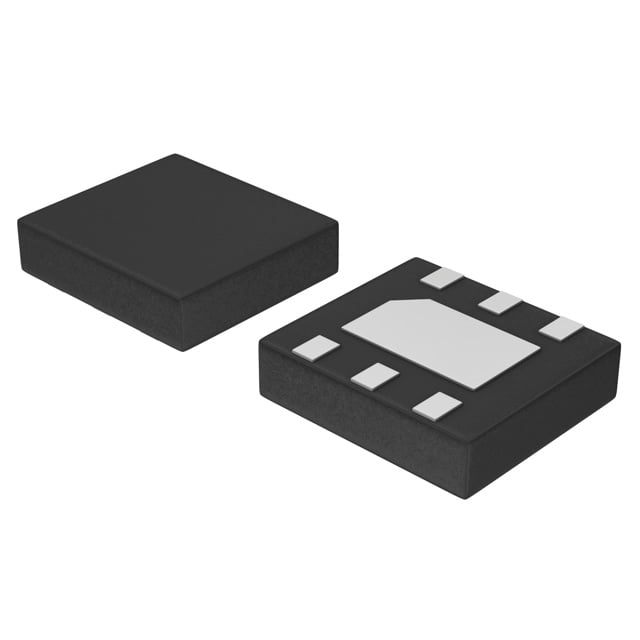

MOSFET 2N-CH 20V 4.3A/3.6A 6DFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- NTLGD3502
NTLGD3502NT2G Hakkında
NTLGD3502NT2G, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 20V drain-source voltaj rating'i ve 4.3A/3.6A sürekli drenaj akımı kapasitesi ile sunulur. Logic Level Gate özelliğine sahip bu bileşen, 60mΩ maksimum RDS(on) değeri ile düşük enerji kaybı sağlar. 6-VDFN (3x3mm) SMD paketinde sunulan bu transistör, -55°C ~ 150°C çalışma sıcaklık aralığında güvenilir çalışır. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve genel lojik seviyesi sürücü uygulamalarında kullanılır. 4nC gate charge ve 480pF input capacitance özellikleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.3A, 3.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 480pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.74W |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 4.3A, 4.5V |
| Supplier Device Package | 6-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
