Transistörler - FET, MOSFET - Diziler

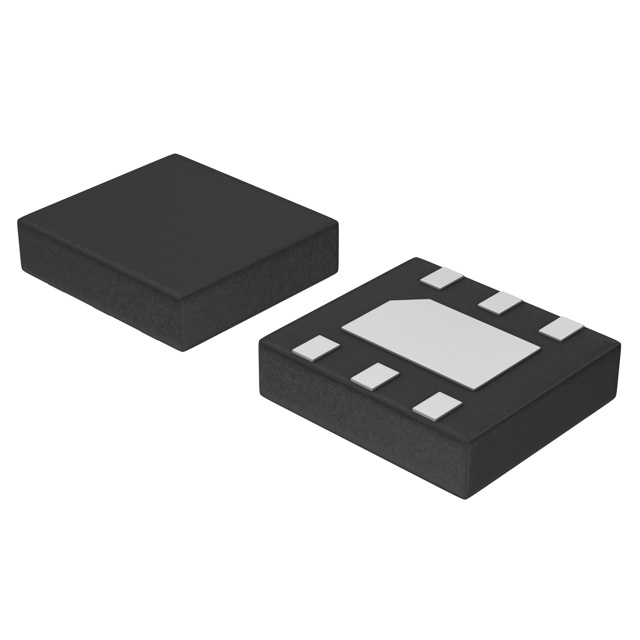

NTLGD3502NT1G
MOSFET 2N-CH 20V 4.3A/3.6A 6DFN
- Üretici
- onsemi
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- NTLGD3502
NTLGD3502NT1G Hakkında
NTLGD3502NT1G, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 20V drain-source gerilimi ve 4.3A/3.6A sürekli drain akımı ile çalışır. Logic level gate özelliğine sahip olup, 4.5V gate geriliminde 60mOhm on-resistance değerine ulaşır. 6-VDFN (3x3mm) yüzey montajlı pakette sunulan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve dijital lojik uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilir. Maksimum 1.74W güç dissipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.3A, 3.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 480pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.74W |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 4.3A, 4.5V |
| Supplier Device Package | 6-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
