NTHC5513T1

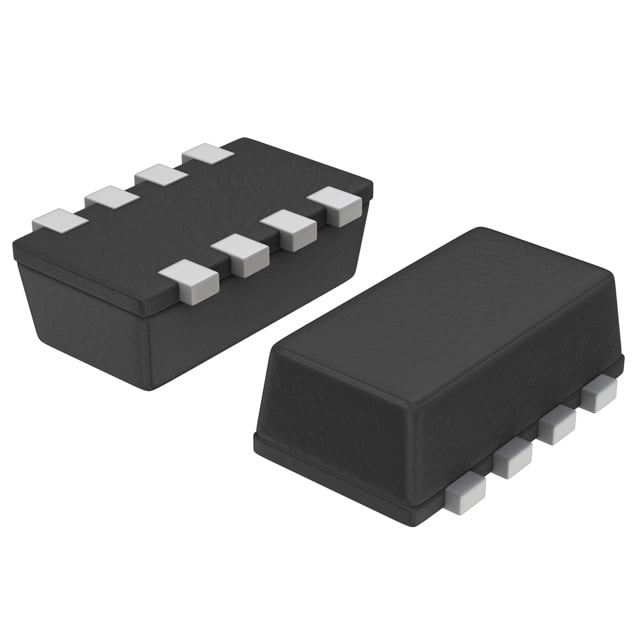

MOSFET N/P-CH 20V CHIPFET
NTHC5513T1 Hakkında
NTHC5513T1, onsemi tarafından üretilen dual N ve P-Channel MOSFET dizisidir. 20V drain-source voltajına ve logic level gate kontrolüne sahiptir. ChipFET paket türü ile 8 pinli SMD konfigürasyonunda sunulur. 2.9A (N-channel) ve 2.2A (P-channel) drain akımı kapasitesine sahiptir. 80mOhm on-state direnç ile güç dağılımı ve anahtarlama uygulamalarında kullanılır. Dijital kontrol devreleri, motor sürücüleri, güç yönetimi ve DC-DC dönüştürücülerde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışır. Düşük gate charge (4nC) ve input kapasitesi (180pF) ile hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A, 2.2A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 180pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1.1W |
| Rds On (Max) @ Id, Vgs | 80mOhm @ 2.9A, 4.5V |
| Supplier Device Package | ChipFET™ |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
