Transistörler - FET, MOSFET - Diziler

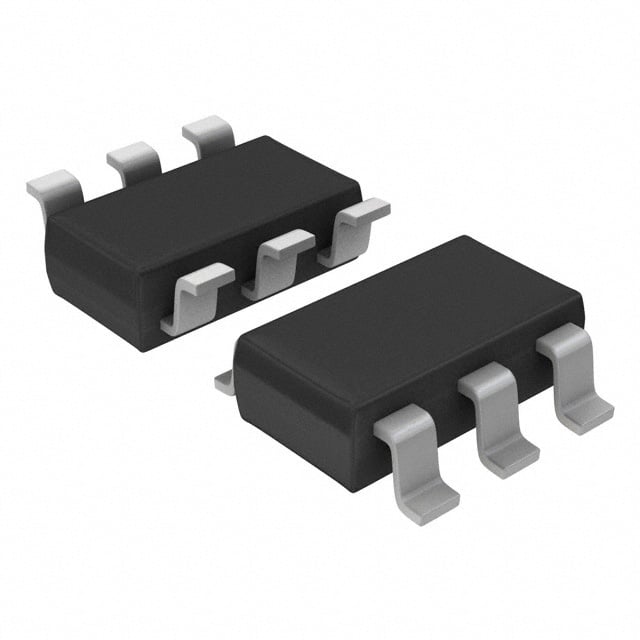

NTGD4161PT1G
MOSFET 2P-CH 30V 1.5A 6-TSOP
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- NTGD4161PT
NTGD4161PT1G Hakkında
NTGD4161PT1G, onsemi tarafından üretilen dual P-channel MOSFET transistör dizisidir. 30V drain-source voltaj derecesi ve 1.5A sürekli drain akımı ile çalışan bu bileşen, logic level gate kontrolü özelliğine sahiptir. 160mΩ maksimum on-resistance değeriyle düşük enerji kaybı sağlar. Surface mount SOT-23-6 paketinde sunulan NTGD4161PT1G, -55°C ile 150°C arasında çalışır ve 600mW maksimum güç dissipasyonuna sahiptir. Anahtarlama uygulamaları, güç yönetimi devreleri, load switching ve genel amaçlı logic kontrol uygulamalarında kullanılır. Gate charge 7.1nC ve input capacitance 281pF özellikleriyle hızlı ve verimli komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.1nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 281pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 2.1A, 10V |
| Supplier Device Package | 6-TSOP |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
