Transistörler - FET, MOSFET - Diziler

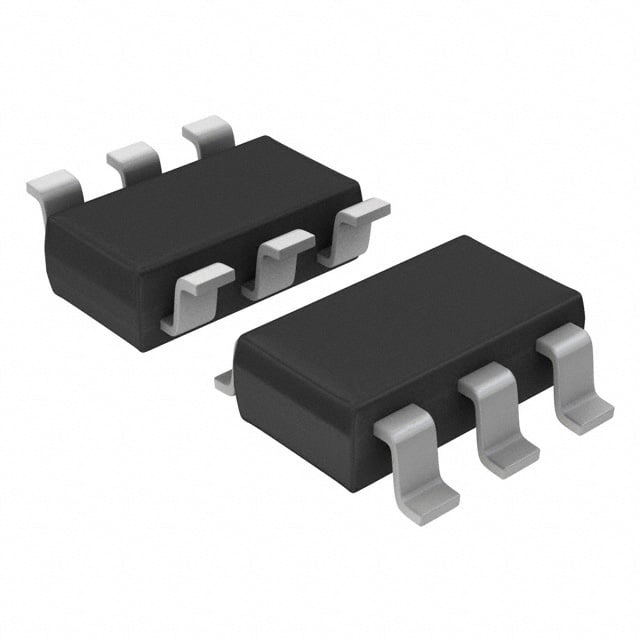

NTGD3149CT1G
MOSFET N/P-CH 20V 6-TSOP
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- NTGD3149
NTGD3149CT1G Hakkında
NTGD3149CT1G, onsemi tarafından üretilen dual MOSFET transistör çiftidir. N-channel ve P-channel MOSFETleri tek pakette içeren bu bileşen, 20V drain-source voltaj ile çalışır ve logic level gate kontrolü destekler. 3.2A N-channel ve 2.4A P-channel drain akımı kapasitesine sahiptir. 60mOhm maksimum RDS(on) değeri ile düşük iletim direnci sağlar. SOT-23-6 (6-TSOP) yüzey montaj paketinde sunulan bu transistör, -55°C ile +150°C arasında çalışır. Switching uygulamalar, motor kontrol devreleri, güç yönetimi, push-pull yapılandırmalar ve hızlı anahtarlama gerektiren analog ve dijital devreler için kullanılır. 5.5nC gate charge ve 387pF input capacitance özellikleri hızlı komütasyonu destekler. 900mW maksimum güç dağıtımı kapasitesi vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.2A, 2.4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 387pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Obsolete |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 3.5A, 4.5V |
| Supplier Device Package | 6-TSOP |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
