Transistörler - FET, MOSFET - Diziler

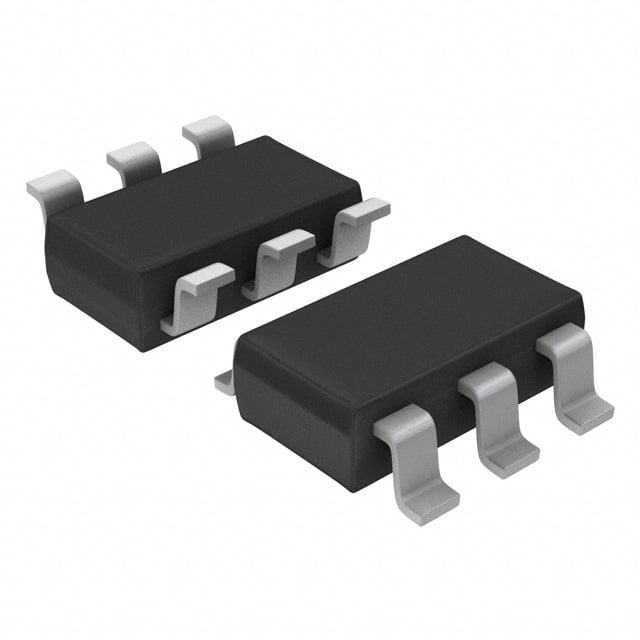

NTGD3148NT1G
MOSFET 2N-CH 20V 3A 6TSOP
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- NTGD3148NT
NTGD3148NT1G Hakkında
NTGD3148NT1G, onsemi tarafından üretilen dual N-channel MOSFET transistördür. Logic level gate özelliği ile düşük voltaj kontrol sinyalleri ile çalışabilir. 20V drain-source gerilim ve 3A continuous drain akımı kapasitesi bulunmaktadır. 70mOhm (4.5V, 3.5A) on-resistance değeri ile düşük güç kayıpları sağlar. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve DC-DC dönüştürücülerde kullanılır. -50°C ile 150°C arasında çalışma sıcaklığı aralığında, 900mW maksimum güç tüketimi ile endüstriyel ve tüketici elektroniği uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 300pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Power - Max | 900mW |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 3.5A, 4.5V |
| Supplier Device Package | 6-TSOP |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
