Transistörler - FET, MOSFET - Diziler

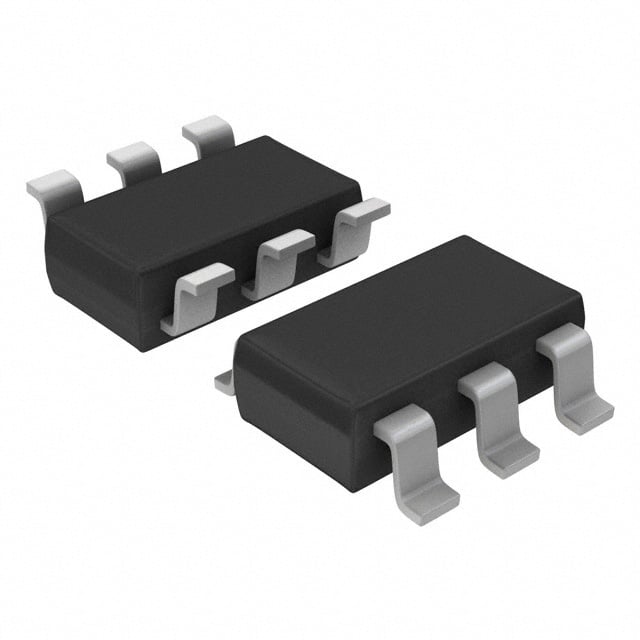

NTGD3133PT1G
MOSFET 2P-CH 20V 1.6A 6TSOP
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- NTGD3133
NTGD3133PT1G Hakkında
NTGD3133PT1G, onsemi tarafından üretilen dual P-channel MOSFET transistördür. 20V drain-source voltajına ve 1.6A sürekli drain akımına sahiptir. Logic level gate özelliği ile düşük gate sürüş voltajında çalışabilir. 145mOhm maksimum on-direnci (Rds On) ile anahtarlama uygulamalarında verimli performans sağlar. SOT-23-6 (TSOP-6) yüzey montajlı paket ile kompakt tasarımlar için uygundur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir operasyon sunmaktadır. Güç yönetimi, motor kontrol, anahtarlama devreler ve genel amaçlı MOSFET uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 5.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 400pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Obsolete |
| Power - Max | 560mW |
| Rds On (Max) @ Id, Vgs | 145mOhm @ 2.2A, 4.5V |
| Supplier Device Package | 6-TSOP |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
