Transistörler - Bipolar (BJT) - Diziler

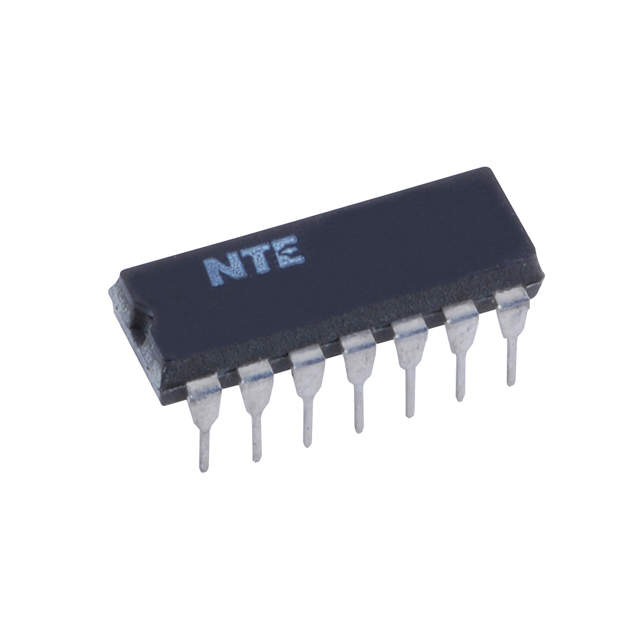

NTE912
IC-3 ISOLATED TRANS. 14-LEAD
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- 14-PDIP
- Seri / Aile Numarası
- NTE912
NTE912 Hakkında
NTE912, NTE Electronics tarafından üretilen 14 bacaklı PDIP paketinde sunulan izole transistör dizisi entegre devresini içerir. IC içerisinde 5 adet NPN bipolar junction transistör (BJT) bulunmaktadır. Her transistör maksimum 50mA collector akımı, 24V Vce breakdown voltajı ve 550MHz transition frequency değerleriyle çalışabilir. DC current gain (hFE) minimum 40 (1mA, 3V koşullarında) ve Vce saturation voltajı maksimum 230mV'tur. 750mW maksimum güç disipasyonu kapasitesine sahip olan bileşen, -55°C ile 125°C arasında çalışma sıcaklık aralığında kullanılabilir. Düşük collector cutoff akımı (500nA) sayesinde kapalı durumdaki enerji tasarrufu sağlar. Sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 1mA, 3V |
| Frequency - Transition | 550MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Power - Max | 750mW |
| Supplier Device Package | 14-PDIP |
| Transistor Type | 5 NPN |
| Vce Saturation (Max) @ Ib, Ic | 230mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 24V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
