Transistörler - Bipolar (BJT) - RF

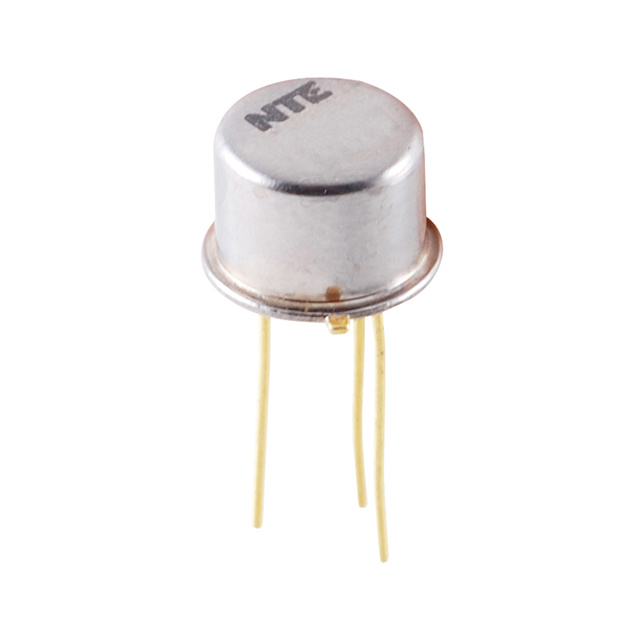

NTE77
RF TRANS NPN 30V 1.8GHZ TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE77
NTE77 Hakkında
NTE77, NTE Electronics tarafından üretilen bir RF (Radyo Frekans) uygulamaları için tasarlanmış NPN bipolar transistördür. 1.8GHz transition frekansı ve 30V kollektör-emiter kırılma voltajı ile yüksek frekans haberleşme devrelerine uyumludur. TO-39 metal kutu paketi içerisinde sunulan bu transistör, maksimum 400mA kollektör akımı ve 3.5W güç dağıtımı kapasitesine sahiptir. 200MHz-216MHz frekans aralığında 2.7-7dB gürültü figürü karakteristiğine ve 7.2dB kazanç değerine sahip olan NTE77, VHF/UHF bant RF amplifikatörü ve ön aşama düşük gürültülü amplifikatör uygulamalarında kullanılır. Maksimum junction sıcaklığında 200°C'ye kadar çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 50mA, 15V |
| Frequency - Transition | 1.8GHz |
| Gain | 7.2dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 2.7dB ~ 7dB @ 200MHz ~ 216MHz |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 3.5W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
