Transistörler - Bipolar (BJT) - Tekil

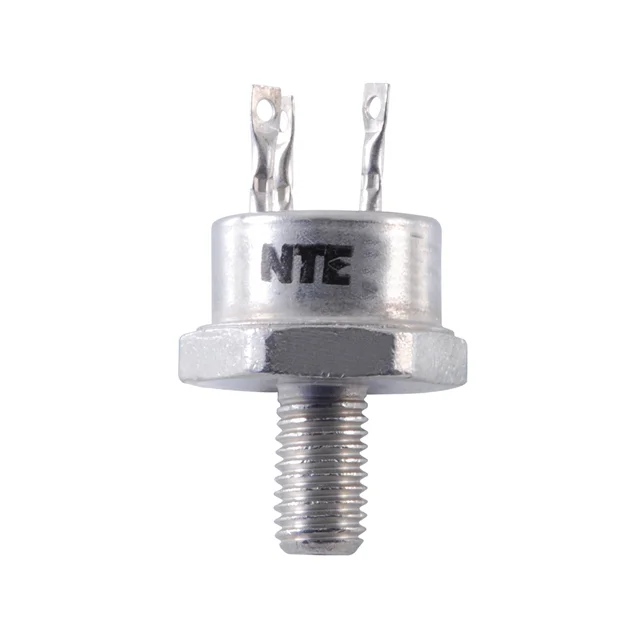

NTE72
TRANS NPN 80V 10A TO61
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- Stud
- Seri / Aile Numarası
- NTE72
NTE72 Hakkında
NTE72, NTE Electronics tarafından üretilen yüksek akım NPN bipolar transistördür. TO-61 stud mount paketinde sunulan bu komponent, 80V kolektör-emitter breakdown voltajı ve 10A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 100W maksimum güç derecelendirmesi ve 30MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde çalışabilir. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığında kullanılabilir. Endüstriyel, otomotiv ve güç yönetimi uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 5A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-211MA, TO-210AC, TO-61-4, Stud |
| Part Status | Active |
| Power - Max | 100 W |
| Supplier Device Package | TO-61 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
