Transistörler - Bipolar (BJT) - Tekil

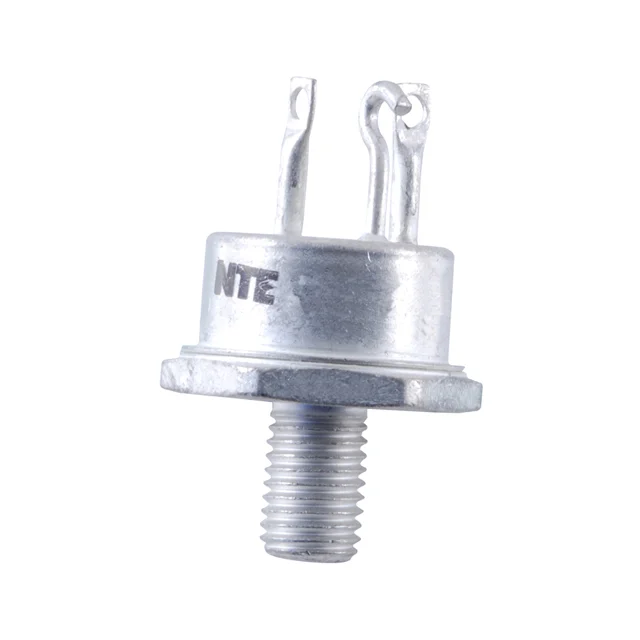

NTE70
TRANS NPN 150V 20A TO63
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- Stud
- Seri / Aile Numarası
- NTE70
NTE70 Hakkında
NTE70, NTE Electronics tarafından üretilen yüksek akım kapasiteli NPN bipolar junction transistöründür. TO-211MB/TO-63 stud mount paketi içinde sunulan bu bileşen, 20A kolektör akımı ve 150V kesici voltajı ile güç elektronik uygulamalarında kullanılır. 250W maksimum güç yeteneği sayesinde motor kontrol, güç amplifikasyon ve anahtarlama devrelerinde yer alabilir. -65°C ile 200°C arasında çalışabilen bu transistör, endüstriyel ve otomotiv uygulamaları için tasarlanmıştır. Düşük saturasyon voltajı (3V @ 10A) ve stabil DC kazanç karakteristiği ile uzun ömürlü operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 20A, 4V |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-211MB, TO-63-4, Stud |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | TO-63 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 10A, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
