Transistörler - Bipolar (BJT) - RF

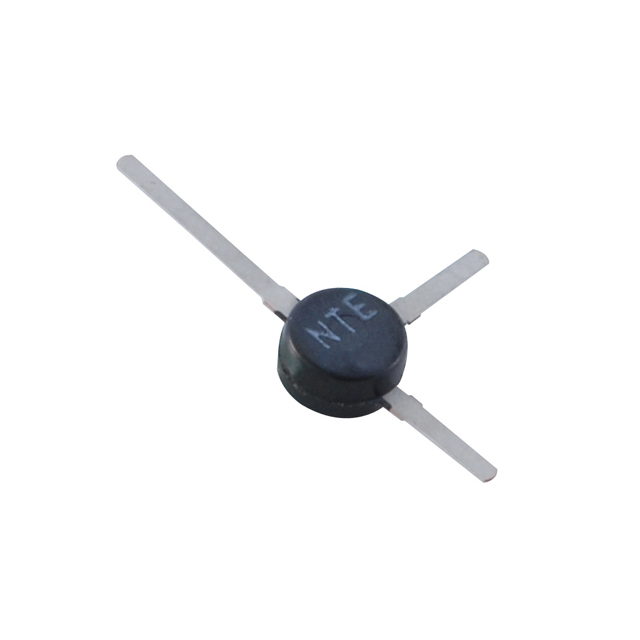

NTE65
RF TRANS NPN 15V 5GHZ 3SMD
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE65
NTE65 Hakkında
NTE65, NTE Electronics tarafından üretilen RF uygulamaları için tasarlanmış NPN tipi bipolar transistördür. 5GHz transition frequency ile yüksek frekans uygulamalarında kullanılmaya uygun olup, maksimum 15V collector-emitter gerilimi ile çalışabilir. 30mA maksimum collector akımı ve 180mW güç kapasitesi ile RF amplifikatör devrelerinde, düşük gürültü ön amplifikatörlerde ve mikrodalga frekans uygulamalarında tercih edilir. 3-SMD flat lead paket ile PCB'ye yüzeyde monte edilir. 2.4-3dB gürültü şekli ve 18dB kazanç değerleri ile VHF/UHF frekans bandlarında çalışan cihazlarda, telsiz haberleşme sistemlerinde ve RF alıcı devreleri tasarımında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 14mA, 10V |
| Frequency - Transition | 5GHz |
| Gain | 18dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.4dB ~ 3dB @ 500MHz ~ 1GHz |
| Package / Case | 3-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 180mW |
| Supplier Device Package | 3-SMD |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
