Transistörler - Bipolar (BJT) - RF

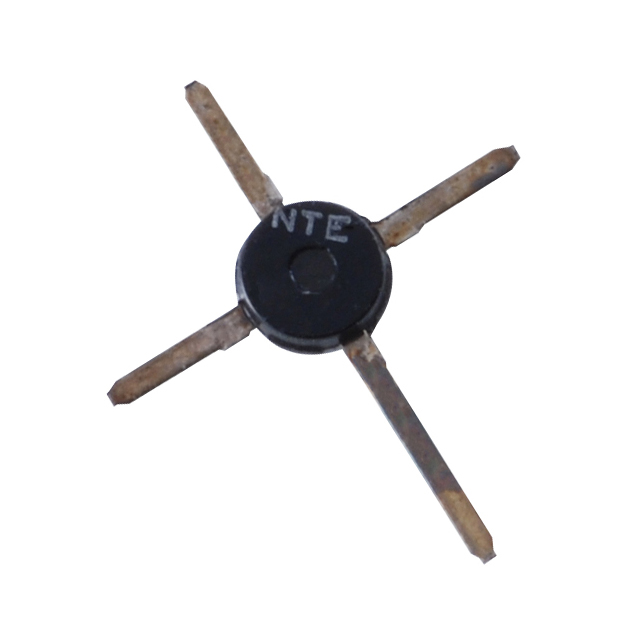

NTE64
RF TRANS NPN 15V 4.5GHZ 4SMD
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE64
NTE64 Hakkında
NTE64, NTE Electronics tarafından üretilen RF uygulamaları için tasarlanmış NPN bipolar transistördür. 4.5GHz geçiş frekansı ile yüksek frekanslı sinyal işleme devrelerinde kullanılır. Maksimum 30mA kolektör akımı, 15V kolektör-emitör gerilimi ve 375mW güç yeteneği ile tasarlanmıştır. 2dB gürültü şekli ve 12dB kazanç özellikleri onu RF amplifikatör, LNA (Low Noise Amplifier) ve mikser devrelerinde tercih edilir. Surface mount 4-SMD paketinde sunulan bu transistör, haberleşme sistemleri, radyo frekans uygulamaları ve yüksek frekanslı analog devreler için uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 4.5GHz |
| Gain | 12dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2dB @ 1GHz |
| Package / Case | 4-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 375mW |
| Supplier Device Package | 4-SMD |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
