Diyotlar - Doğrultucular - Diziler
NTE6238

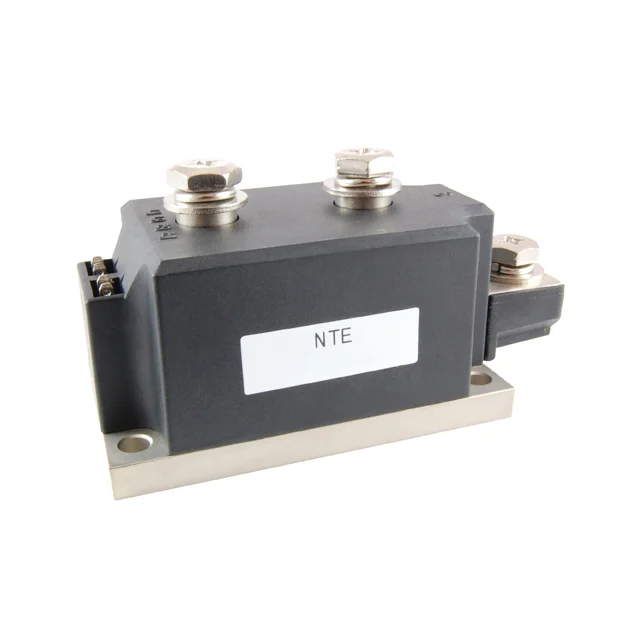

RECT-MODULE 1600V 320 AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6238
NTE6238 Hakkında
NTE6238, 1600V 320A kapasiteli bir doğrulttucu modülü (rectifier module) olup, yüksek güç uygulamalarında AC-DC dönüştürme işlevi görmektedir. Seri bağlı bir çift diyot konfigürasyonuna sahip olan bu komponent, standart hızda çalışan silikon diyotlardan oluşmaktadır. 1.28V forward voltage ve 50µA reverse leakage karakteristikleri ile tasarlanan NTE6238, endüstriyel güç kaynakları, kaynak makineleri, ağır yük uygulamaları ve AC/DC dönüştürücülerde kullanılmaktadır. Chassis mount tipi kasa ile sabit montaja uygun olan komponent, -40°C ile 150°C arasında çalışabilmektedir. 1000A çalışma akımında 1.28V forward voltage değeri belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 320A |
| Current - Reverse Leakage @ Vr | 50 µA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - Forward (Vf) (Max) @ If | 1.28 V @ 1000 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
