Diyotlar - Doğrultucular - Diziler
NTE6236
RECT-MODULE 1600V 250 AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6236
NTE6236 Hakkında

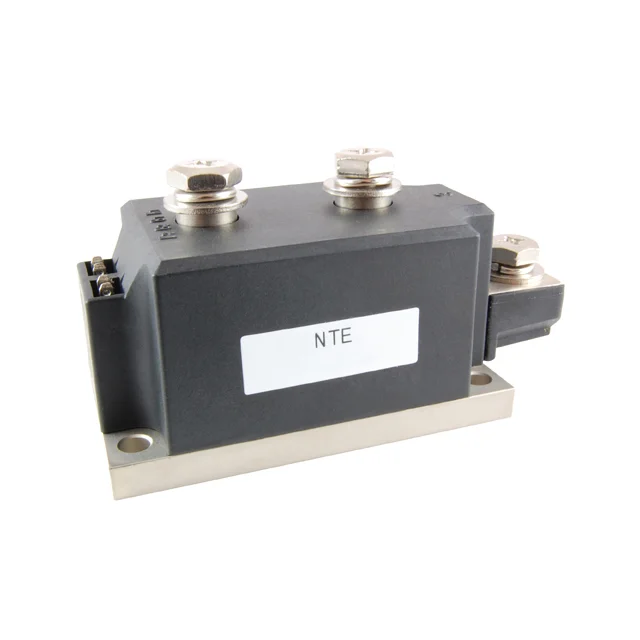

NTE6236, NTE Electronics tarafından üretilen 1600V 250A kapasiteli bir doğrultucu modülüdür. Chassis mount tipinde bir paket yapısına sahip olan bu bileşen, güç kaynakları, endüstriyel kontrol sistemleri ve yüksek akım uygulamalarında AC-DC dönüştürme işlevini gerçekleştirir. Bir çift seri bağlantılı diyot konfigürasyonuna sahip olan NTE6236, 250A ortalama doğrultulan akım kapasitesi ve 1.29V maksimum forward voltage ile çalışır. -40°C ile +150°C junction sıcaklık aralığında kullanılabilir. Standard recovery tipi diyotlardan oluşan modül, 50µA ters akım sızıntısı karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 50 µA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - Forward (Vf) (Max) @ If | 1.29 V @ 785 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
