Diyotlar - Doğrultucular - Diziler

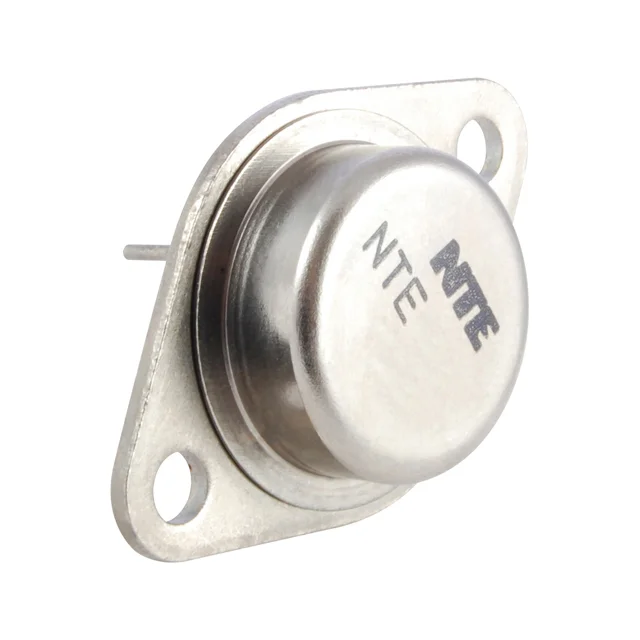

NTE6210
R-600V 30A FAST REC CATH
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6210
NTE6210 Hakkında
NTE6210, 600V ters gerilim ile tasarlanmış fast recovery doğrultucu diyot çiftidir. Ortak katot (Common Cathode) konfigürasyonunda üretilen bu bileşen, diode başına 15A ortalama doğrultulu akım sağlar. 200 ns reverse recovery time ve 500 ns'den hızlı recovery hızı sayesinde yüksek frekansı anahtarlamaya uygun uygulamalarda kullanılır. İleri gerilim düşüşü 1.4V@15A olarak belirtilmiştir. TO-204AA (TO-3) paketinde monte edilen bileşen, -65°C ile 150°C arasında çalışır. Güç kaynakları, invertörler ve DC-DC konvertörleri gibi doğrultma uygulamalarında sıkça tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 mA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
