Diyotlar - Doğrultucular - Diziler

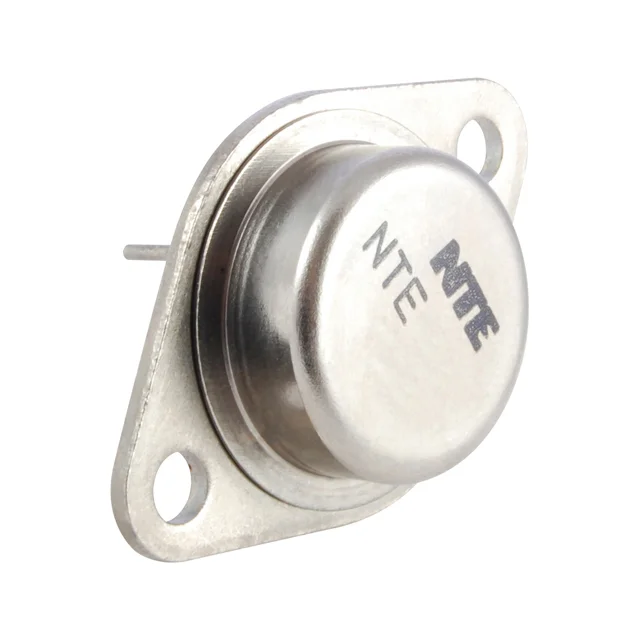

NTE6208
R-400V 30A FAST REC CATH
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6208
NTE6208 Hakkında
NTE6208, 400V ters gerilim dairesi ile çalışan hızlı recovery diyot dizisidir. Common cathode konfigürasyonunda tasarlanmış olup, diode başına 15A ortalama doğrultulmuş akım kapasitesine sahiptir. 200 ns reverse recovery time ile yüksek hızlı elektronik uygulamalarda etkindir. Maksimum 1.4V forward voltaj düşüşü ile verimli çalışır. -65°C ile 150°C arasında güvenilir operasyon sağlar. TO-3 through-hole pakajında üretilmiş olan bu komponentin 5 mA @ 400V ters sızıntı akımı vardır. Endüstriyel güç kaynakları, AC/DC konverterler ve doğrultma devreleri başta olmak üzere yüksek güç uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 mA @ 400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
