Diyotlar - Doğrultucular - Diziler

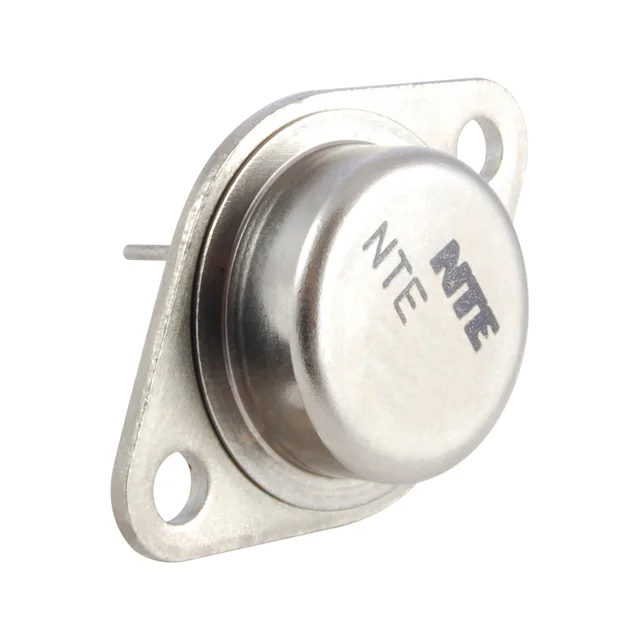

NTE6206
R-200V 30A FAST REC CATH
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6206
NTE6206 Hakkında
NTE6206, 200V ters gerilim kapasitesi ile tasarlanmış fast recovery doğrultucu diyottur. TO-204AA/TO-3 paketinde sunulan bu bileşen, ortalama doğrultulmuş akım kapasitesi 15A (diod başına) ve 200ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 1 Pair Common Cathode konfigürasyonu ile diyot dizisi şeklinde çalışan NTE6206, -65°C ile 150°C arasında işletim sıcaklığında çalışabilir. Forward voltajı 15A'da maksimum 1.4V olup, ters sızıntı akımı 200V'da 5mA'dir. Güç kaynakları, şarj cihazları, invertörler ve AC/DC dönüştürücü devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 mA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
