Diyotlar - Doğrultucular - Diziler

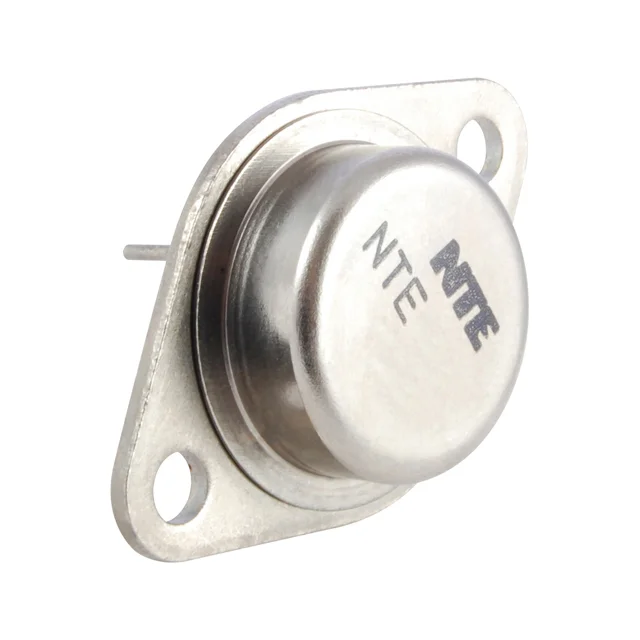

NTE6202
R-400V 30AMP CATH CASE
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6202
NTE6202 Hakkında
NTE6202, NTE Electronics tarafından üretilen 400V dayanımlı ortak katot yapılandırmalı doğrultma diyodu çiftidir. Diyot başına 15A ortalama doğrultulmuş akım kapasitesine ve 200ns reverse recovery time karakteristiğine sahiptir. TO-3 Through Hole paketi içinde sunulan bu bileşen, endüstriyel güç kaynakları, invertörler, UPS sistemleri ve benzer yüksek akımlı AC-DC dönüştürme uygulamalarında kullanılır. -65°C ile 150°C çalışma sıcaklığı aralığında güvenilir performans sağlar. Forward voltage 15A'de maksimum 1.4V'dur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 mA @ 400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
