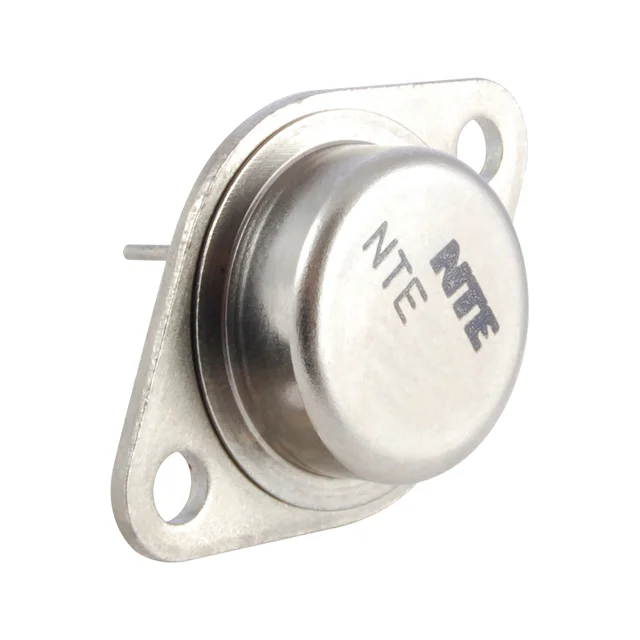

NTE6200
R-200V 30AMP CATH CASE
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- NTE6200
NTE6200 Hakkında
NTE6200, NTE Electronics tarafından üretilen 200V 30A kapasiteli doğrultucu diyot dizisidir. Common Cathode konfigürasyonunda tasarlanan bu bileşen, 1 çift diyot içerir ve diode başına 15A ortalama doğrultulmuş akım sağlayabilir. TO-204AA (TO-3) paketinde sunulan NTE6200, -65°C ile 150°C arasında çalışma sıcaklığında stabil performans gösterir. 200ns Reverse Recovery Time ve 500ns altında hızlı kurtarma özelliği ile AC/DC dönüşüm uygulamalarında, güç kaynakları, endüstriyel doğrultma devreleri ve yüksek akım gereksinimi olan uygulamalarda kullanılır. 1.4V forward voltage @ 15A ve 5mA reverse leakage @ 200V özellikleri ile verimli doğrultma performansı sağlar. Through Hole montajı sayesinde geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 5 mA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
