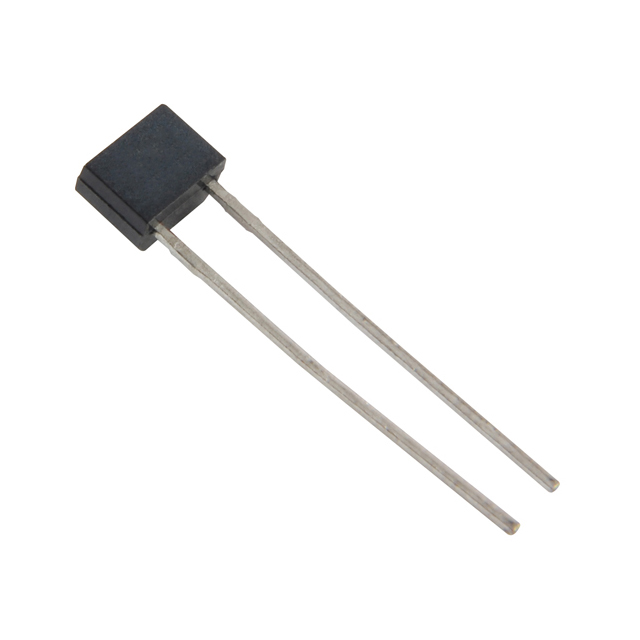

Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
NTE618
D-AM RADIO TUNING DIODE
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- 2-SIP
- Seri / Aile Numarası
- NTE618
NTE618 Hakkında
NTE618, AM radyo tuning devrelerinde kullanılan değişken kapasitanslı diyottur (varicap/varaktör). Ters voltaj uygulandığında kapasitans değeri değişen bu bileşen, frekans ayarlama ve LC salınım devrelerinde kapasitans kontrolü sağlar. 1.2V'ta 459.1pF kapasitans değeri ve 15.5 kapasitans oranı ile karakterize edilir. Q faktörü 1V'ta 200 olarak ölçülmüştür. Maksimum 16V ters voltaj dayanımı ile tasarlanmıştır. Through-hole montajı destekleyen 2-SIP paketinde sunulur ve 100°C sıcaklığa kadar çalışmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 459.1pF @ 1.2V, 1MHz |
| Capacitance Ratio | 15.5 |
| Capacitance Ratio Condition | C1.2/C8 |
| Diode Type | Single |
| Mounting Type | Through Hole |
| Operating Temperature | 100°C (TJ) |
| Package / Case | 2-SIP |
| Part Status | Active |
| Q @ Vr, F | 200 @ 1V, 1MHz |
| Supplier Device Package | 2-SIP |
| Voltage - Peak Reverse (Max) | 16 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
