Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

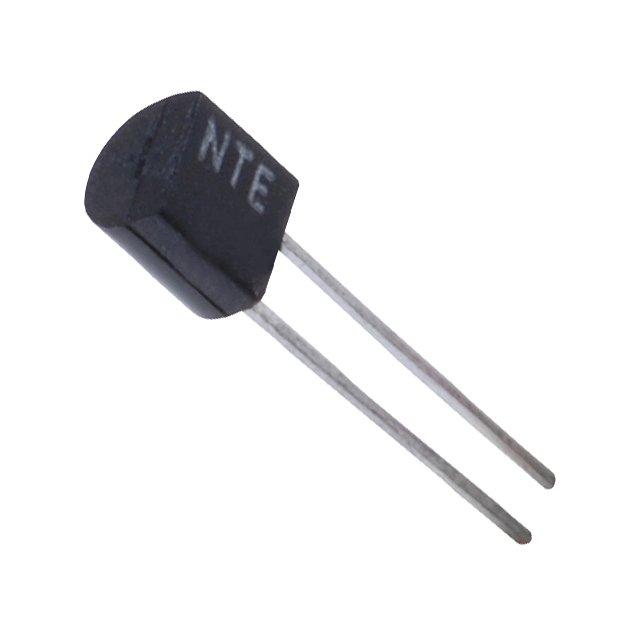

NTE614
VARACTOR-33.0 PF@4V
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-2
- Seri / Aile Numarası
- NTE614
NTE614 Hakkında
NTE614, NTE Electronics tarafından üretilen tek kaplı varactor (değişken kapasitanslı) diyottur. 4V'ta 36.3pF nominal kapasitanslı bu bileşen, 3:1 kapasitans oranına sahiptir. TO-92-2 Through Hole paketinde gelen NTE614, maksimum 30V geriye doğru gerilim dayanımı gösterir. 50MHz'de Q faktörü 200 olan bu varactor diyotu, frekans ayarlama uygulamaları, VCO (Voltage Controlled Oscillator) devreleri, parametrik amplifikatörler ve ayarlanabilir filtreler gibi RF ve mikrodalga uygulamalarında kullanılır. Düşük kapasitans değeri, yüksek frekans çalışma koşullarında etkili performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 36.3pF @ 4V, 1MHz |
| Capacitance Ratio | 3 |
| Capacitance Ratio Condition | C2/C30 |
| Diode Type | Single |
| Mounting Type | Through Hole |
| Package / Case | TO-226-2, TO-92-2 (TO-226AC) |
| Part Status | Active |
| Q @ Vr, F | 200 @ 4V, 50MHz |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
