Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

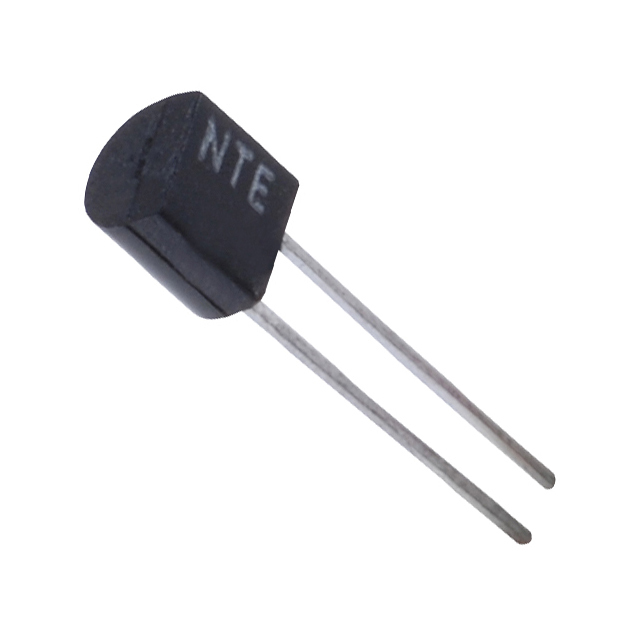

NTE613
VARACTOR-22.0PF@4V
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-2
- Seri / Aile Numarası
- NTE613
NTE613 Hakkında
NTE613, NTE Electronics tarafından üretilen tek junction varactor (değişken kapasitanslı) diyottur. 4V'ta 22pF nominal kapasitans değeri ile karakterize edilen bu bileşen, kapasitans oranı 2.9 (C2/C32) sayesinde geniş frekans kontrol aralığında çalışabilir. TO-92-2 through-hole paketinde sunulan diyot, 50MHz'te 350 Q faktörüne sahiptir. Maksimum 30V peak reverse voltaj dayanımı ile radyo frekans tuning uygulamaları, PLL (Phase Locked Loop) devreleri, VCO (Voltage Controlled Oscillator) ve frekans modülasyon devrelerinde kullanılır. Anahtarlama ve sıfır geçiş modülasyon uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 24.2pF @ 4V, 1MHz |
| Capacitance Ratio | 2.9 |
| Capacitance Ratio Condition | C2/C32 |
| Diode Type | Single |
| Mounting Type | Through Hole |
| Package / Case | TO-226-2, TO-92-2 (TO-226AC) |
| Part Status | Active |
| Q @ Vr, F | 350 @ 4V, 50MHz |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
