Diyotlar - Doğrultucular - Tekil

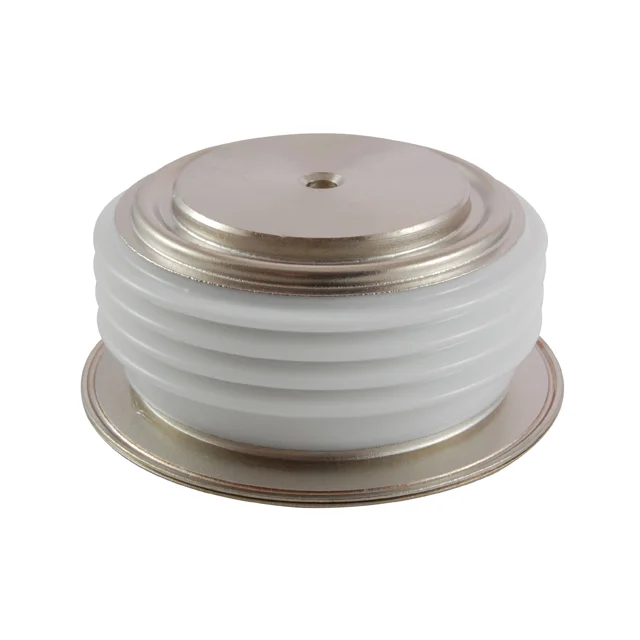

NTE6129
R-1600V 700A FAST REC
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6129
NTE6129 Hakkında
NTE6129, 1600V ters gerilim kapasitesi ve 700A ortalama doğrultulmuş akım özelliklerine sahip bir silikon doğrultucı diyotudur. DO-200AB paketinde sunulan bu bileşen, fast recovery tipi diyot teknolojisini kullanarak 2 µs reverse recovery time ile hızlı anahtarlama performansı sağlar. -40°C ile 150°C arasında çalışma sıcaklığı aralığında stabilite gösterir. Kasaya monte edilebilen bu diyot, yüksek akım endüstriyel uygulamalarında, güç kaynakları, kaynak makineleri, elektrik motor kontrol devrelerinde ve ağır yükün doğrultulmasını gerektiren sistemlerde kullanılmaktadır. 2.2V maksimum forward voltage ile verimli çalışma karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 700A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | DO-200AB, B-PUK |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AB |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.2 V @ 1500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
