Diyotlar - Doğrultucular - Tekil

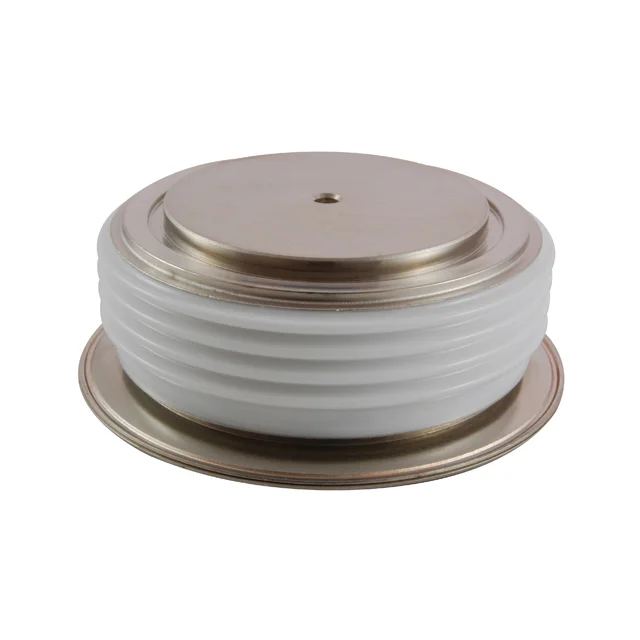

NTE6122
R-1600V 2200A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6122
NTE6122 Hakkında
NTE6122, NTE Electronics Inc. tarafından üretilen yüksek akım kapasiteli silikon doğrultma diyotudur. 1600V ters voltaj ve 2200A ortalama doğrultulmuş akım rating'ine sahip olan bu bileşen, endüstriyel güç kaynakları, kaynak makineleri, motor kontrol devreleri ve AC/DC dönüştürücü uygulamalarında kullanılır. Chassis mount tipi paketleme ile yüksek ısı yayınlama kapasitesine sahiptir. -40°C ile 180°C arasında çalışabilen bu standard recovery diyot, 1.41V forward voltage ile verimli dönüştürme sağlar. DO-200AC kasa tipi ile endüstriyel seviye uygulamalarda uzun süreli güvenilir operasyon sağlayacak şekilde tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3000A |
| Current - Reverse Leakage @ Vr | 75 mA @ 1600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-200AC, K-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AC |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.41 V @ 4000 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
