Diyotlar - Doğrultucular - Tekil

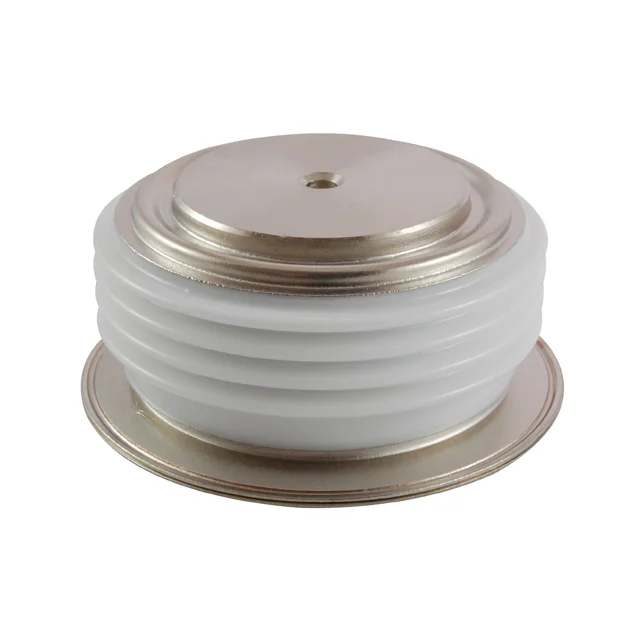

NTE6121
R-1600V 1200A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6121
NTE6121 Hakkında
NTE6121, NTE Electronics tarafından üretilen 1600V ters gerilim yeteneğine sahip bir doğrultma diyotudur. 1625A ortalama doğrultulmuş akım ile tasarlanmış olan bu standart diyot, ağır akım uygulamalarında kullanılır. Chassis mount tipi DO-200AB/B-PUK paketine sahiptir. -30°C ile 175°C arasında çalışma sıcaklığı aralığında güvenli şekilde işlem görebilir. 1.93V maximum forward gerilime ve 30mA ters sızıntı akımına (1600V'de) sahiptir. Endüstriyel güç kaynakları, elektrik konverters, kaynak cihazları ve yüksek güç doğrultma uygulamalarında yaygın olarak kullanılır. Standard recovery karakteristiği (>500ns) sayesinde anahtarlama devreleri ve frekans kontrollü sistemlerde istikrarlı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1625A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -30°C ~ 175°C |
| Package / Case | DO-200AB, B-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AB |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.93 V @ 3770 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
