Diyotlar - Doğrultucular - Tekil

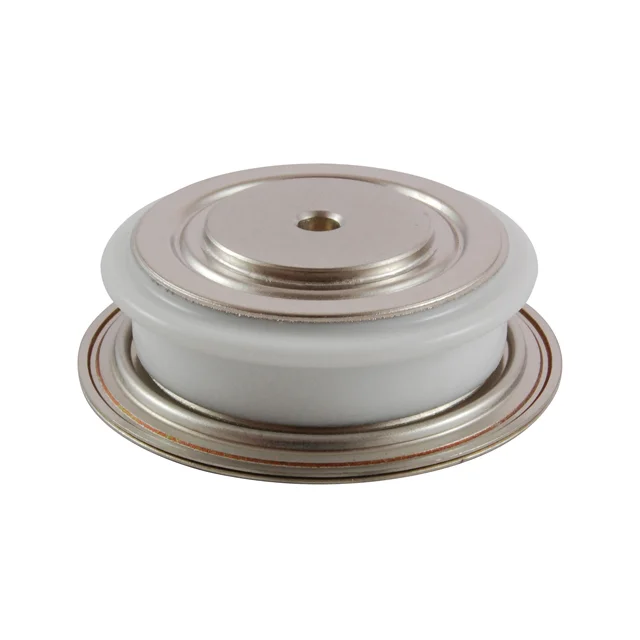

NTE6120
R-1600V 500A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6120
NTE6120 Hakkında
NTE6120, 1600V ters voltaj kapasitesine sahip bir standard recovery diyotudur. 500A ortalama doğrultulmuş akım (Io) ile tasarlanmış olup, yüksek güç uygulamalarında kullanılır. Chassis mount paketi (DO-200AA, A-PUK) ile endüstriyel doğrultucu devreler, güç kaynakları ve ağır yük uygulamalarında tercih edilir. -30°C ile 190°C arasında çalışma sıcaklığı aralığında kullanılabilir. Forward voltajı 500A akımda maksimum 1.4V'tur. Ters kaçak akımı 1600V'ta 15mA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -30°C ~ 190°C |
| Package / Case | DO-200AA, A-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AA |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
