Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

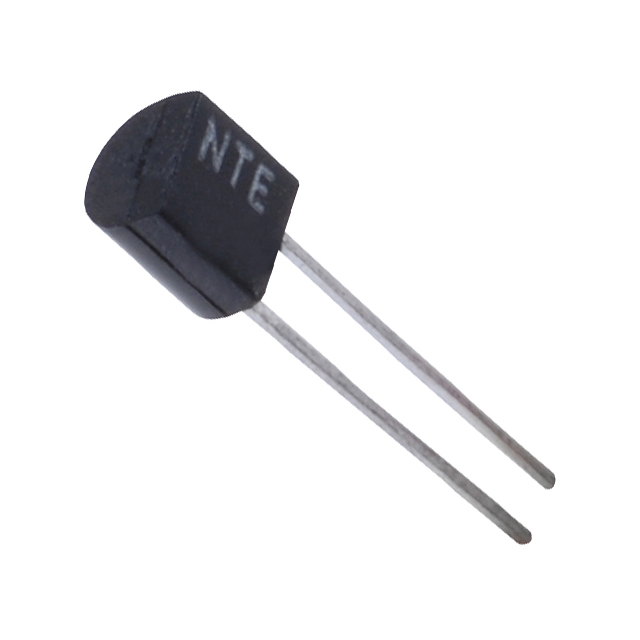

NTE612
VARACTOR-12 PF@4V
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-2
- Seri / Aile Numarası
- NTE612
NTE612 Hakkında
NTE612, NTE Electronics tarafından üretilen tek junction varactor (varicap) diyottur. 4V ters gerilimde 13.2pF kapasitans değerine sahip olup, 2.9 kapasitans oranı ile çalışır. TO-92-2 through-hole paket yapısında sunulan bu bileşen, RF devrelerinde frekans ayarlama, sintonizasyon ve impedans eşleştirme uygulamalarında kullanılır. 50MHz'de 400 Q değeri ve maksimum 30V ters gerilim derecelendirmesi ile orta güç RF uygulamalarına uygundur. Tüner devreleri, VCO (voltage controlled oscillator) ve frekans modülasyonu uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 13.2pF @ 4V, 1MHz |
| Capacitance Ratio | 2.9 |
| Capacitance Ratio Condition | C2/C33 |
| Diode Type | Single |
| Mounting Type | Through Hole |
| Package / Case | TO-226-2, TO-92-2 (TO-226AC) |
| Part Status | Active |
| Q @ Vr, F | 400 @ 4V, 50MHz |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
