Diyotlar - Doğrultucular - Tekil

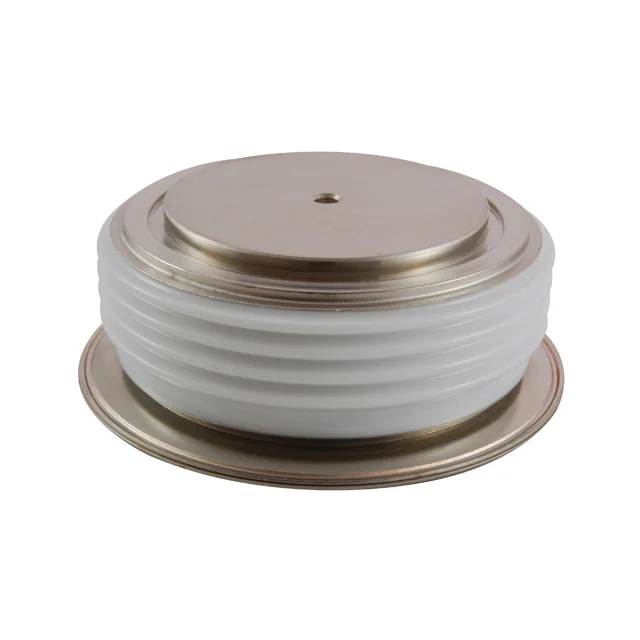

NTE6118
R-1200PRV 2200A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6118
NTE6118 Hakkında
NTE6118, NTE Electronics tarafından üretilen yüksek akım doğrultma diyodudur. DO-200AC kasa tipi ile chassis mount uygulamalarında kullanılır. 1200V ters voltaj ve 3000A ortalama doğrultulmuş akım kapasitesi ile endüstriyel güç kaynakları, invertörler ve kaynak makineleri gibi yüksek güç uygulamalarında tercih edilir. -40°C ile 180°C arasında çalışma sıcaklığı aralığına sahiptir. Standard recovery karakteristiği ile hızlı anahtarlama uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3000A |
| Current - Reverse Leakage @ Vr | 75 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-200AC, K-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AC |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.41 V @ 4000 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
