Diyotlar - Doğrultucular - Tekil

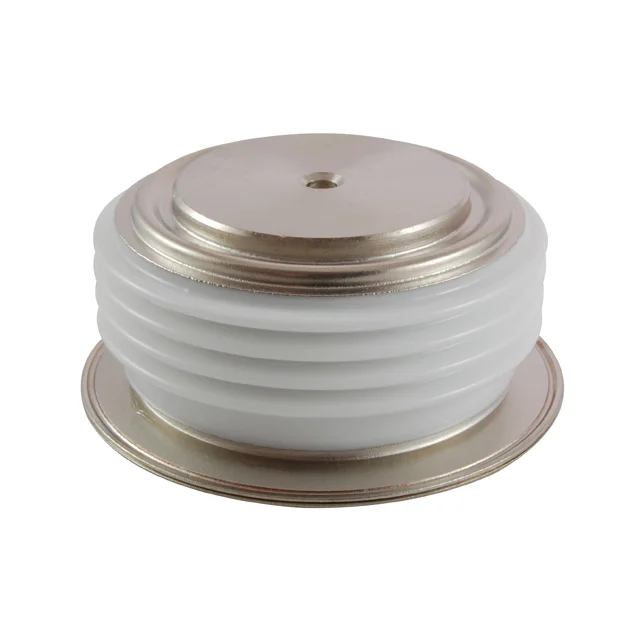

NTE6115
R-1200PRV 1200A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6115
NTE6115 Hakkında
NTE6115, NTE Electronics tarafından üretilen 1200A kapasiteli bir standard recovery diyotudur. DO-200AB paketinde chassis mount konfigürasyonunda sunulan bu komponent, 1200V ters voltaj dayanımı ile yüksek voltaj uygulamalarında doğrultma işlevi görmektedir. 1625A ortalama doğrultulmuş akım değeri ile ağır endüstriyel doğrultucu devrelerinde, güç kaynağı uygulamalarında ve enerji dönüştürme sistemlerinde kullanılır. -30°C ile 175°C arasında çalışabilen geniş sıcaklık aralığı, çeşitli ortam koşullarında güvenilir işletme sağlar. Forward voltajı 1.93V@3770A olup, reverse leakage akımı 1200V'da 30mA değerinde sınırlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1625A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -30°C ~ 175°C |
| Package / Case | DO-200AB, B-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AB |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.93 V @ 3770 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
