Diyotlar - Doğrultucular - Tekil

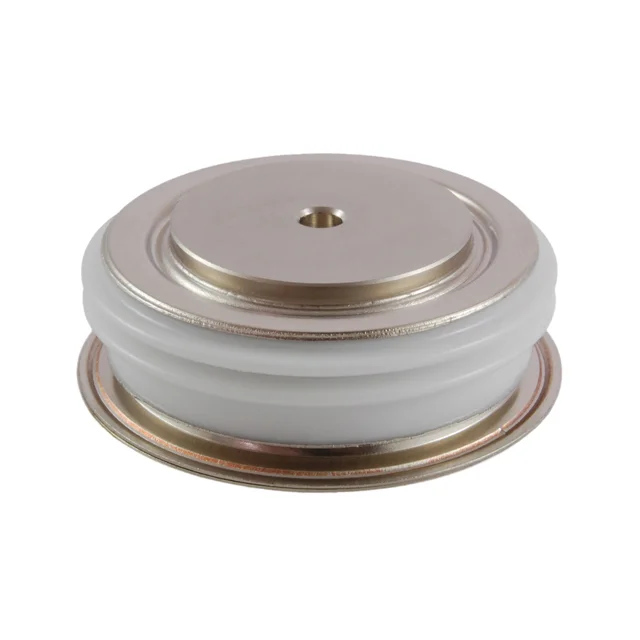

NTE6114
R-1600PRV 1100A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6114
NTE6114 Hakkında
NTE6114, R-1600PRV serisi yüksek akım doğrultma diyotudur. 1600V ters voltaj ve 1400A ortalama doğrultma akımı kapasitesi ile güç kaynakları, indüstriyel konvertörler ve AC/DC doğrultma uygulamalarında kullanılır. Chassis mount konfigürasyonu ile sıkı mekanik bağlantı sağlar. Standard recovery karakteristiğine (>500ns) sahip olan komponent, -40°C ile 180°C arasında çalışabilir. 1.31V forward voltaj (@1500A) ile düşük güç kaybına ve verimli doğrultmaya imkan tanır. DO-200AA paketleme ile merkezi montaj kolaylığı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1400A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-200AA, A-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AA |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.31 V @ 1500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
