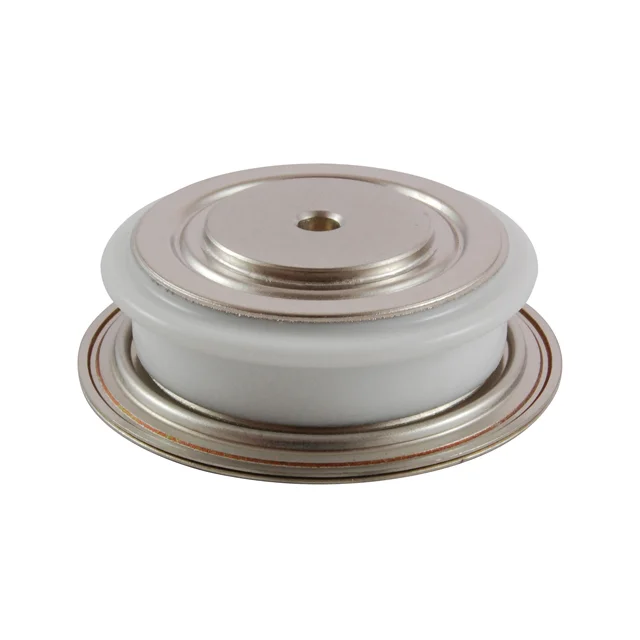

Diyotlar - Doğrultucular - Tekil
NTE6112
R-1200PRV 500A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6112
NTE6112 Hakkında
NTE6112, NTE Electronics tarafından üretilen 500A ortalama doğrultulmuş akım kapasitesine sahip standart recovery diyotudur. 1200V maksimum ters voltaj (Vr) ile tasarlanmış bu komponent, 1.4V forward voltage değerinde 500A akımı yönetir. Chassis mount tipi DO-200AA paketinde sunulan diyot, -30°C ile +190°C arasında çalışan ortamlarda güvenilir doğrultma işlevi gerçekleştirir. Ters kaçak akımı 1200V'da 15mA seviyesinde tutulmuş, >500ns standart recovery time ile tasarlanmıştır. Yüksek akım uygulamalarında, endüstriyel güç kaynakları, invertörler ve AC/DC dönüştürücülerde kullanılan bu diyot, Chassis Mount montajı sayesinde kolaylıkla entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -30°C ~ 190°C |
| Package / Case | DO-200AA, A-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AA |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
