Diyotlar - Doğrultucular - Tekil

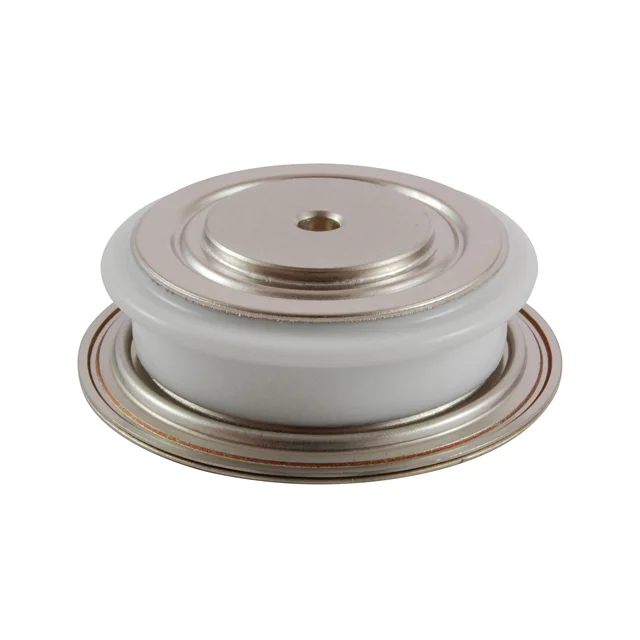

NTE6110
R-600PRV 500A
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- DO-200AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NTE6110
NTE6110 Hakkında
NTE6110, NTE Electronics tarafından üretilen R-600PRV tipi yüksek akım doğrultma diyodudur. 500A ortalama doğrultulmuş akım kapasitesi ile 600V ters gerilimine dayanıklı tasarlanmıştır. Standard Recovery karakteristiğine sahip bu diyot, chassis mount uygulamaları için DO-200AA paket türünde sunulmaktadır. Forward voltaj değeri 500A'de 1.4V olup, ters sızıntı akımı 600V'ta 15mA'dir. -30°C ile +190°C arasında çalışma sıcaklığında güvenli bir şekilde kullanılabilir. Endüstriyel güç kaynakları, invertörler, kaynak makinaları ve ağır yük doğrultma uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 15 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -30°C ~ 190°C |
| Package / Case | DO-200AA, A-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AA |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
