Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

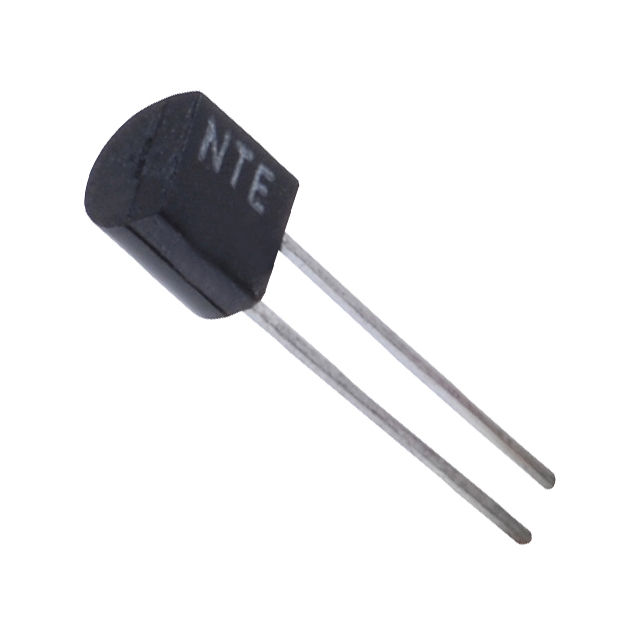

NTE610
VARACTOR-6.8 PF AT 4 V
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-2
- Seri / Aile Numarası
- NTE610
NTE610 Hakkında
NTE610, NTE Electronics tarafından üretilen tek junctionlu varactor (değişken kapasitanslı) diyottur. 4V'ta 7.5pF nominal kapasitansı ile RF ve mikrodalga devrelerinde frekans modülasyonu, osilatör tuning ve impedans uygulamalarında kullanılır. 2.7 kapasitans oranı ile geniş tuning aralığı sağlar. TO-92-2 through-hole paketinde sunulan bu bileşen, 30V maksimum peak reverse voltaj ile çalışır ve 50MHz'de 450 Q değeri özelliğine sahiptir. PLL devreler, VCO (voltage-controlled oscillator) ve bandpass filtre uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7.5pF @ 4V, 1MHz |
| Capacitance Ratio | 2.7 |
| Capacitance Ratio Condition | C2/C31 |
| Diode Type | Single |
| Mounting Type | Through Hole |
| Package / Case | TO-226-2, TO-92-2 (TO-226AC) |
| Part Status | Active |
| Q @ Vr, F | 450 @ 4V, 50MHz |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
