Transistörler - Bipolar (BJT) - RF
NTE486

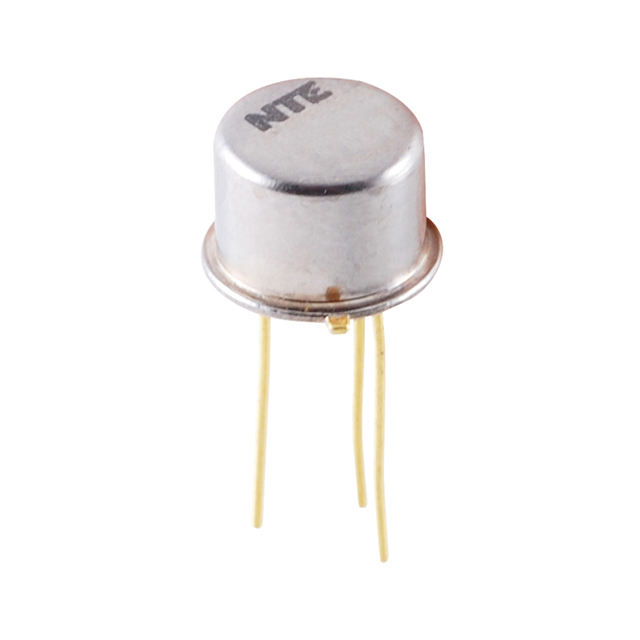

RF TRANS NPN 20V 2GHZ TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE486
NTE486 Hakkında
NTE486, NTE Electronics tarafından üretilen NPN tipinde RF transistörüdür. TO-39 metal kutu paketinde sunulan bu komponent, yüksek frekanslı uygulamalarda kullanılmak üzere tasarlanmıştır. 2GHz transition frequency ile çalışabilir ve maksimum 20V Vce dayanımına sahiptir. 150mA maksimum kolektör akımı ve 2.5W güç derecelendirmesi ile RF amplifikatör, frekans çoğaltıcı ve yüksek frekanslı anahtarlama devrelerinde kullanılabilir. Through-hole montajı sayesinde geleneksel PCB tasarımlarına entegre edilebilir. 50mA, 10V koşullarında minimum 20 hFE değeri ile sabit kazanç özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 50mA, 10V |
| Frequency - Transition | 2GHz |
| Gain | 8.5dB |
| Mounting Type | Through Hole |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 2.5W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
