Transistörler - JFET

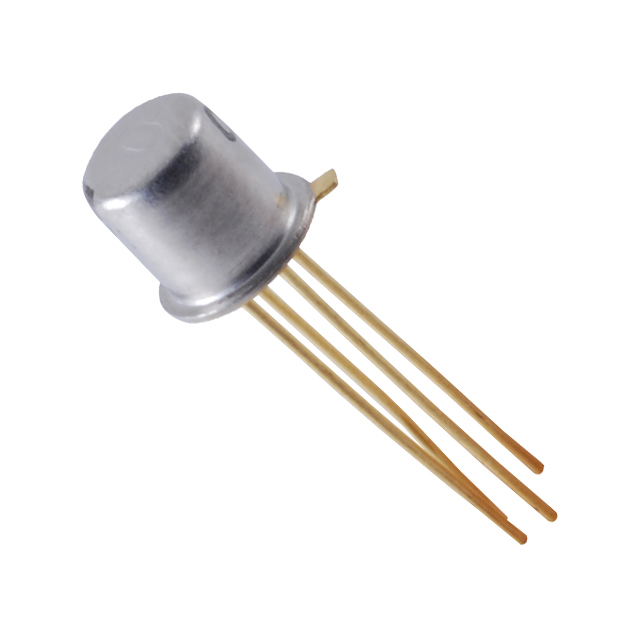

NTE456
JFET-N-CH GEN AMP/SW
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- NTE456
NTE456 Hakkında
NTE456, N-Channel JFET transistördür ve genel amaçlı amplifikatör ile anahtarlama uygulamalarında kullanılır. TO-72 metal kutu paketinde sunulan bu bileşen, maksimum 30V drain-source gerilimi ve 15mA drain akımında çalışabilir. 400Ω RDS(On) direnci ile düşük sinyal işleme devrelerinde, osilatör ve ön amplifikatör tasarımlarında tercih edilir. 150°C işletme sıcaklığına kadar dayanıklı olup, 300mW güç tüketebilir. 6pF giriş kapasitanslı tasarımı, yüksek frekans uygulamalarında düşük parazitik etkiler sağlar. Ses frekansı (AF) ve radyo frekansı (RF) amplifikatörleri ile analog anahtarlama devrelerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 2 mA @ 15 V |
| Current Drain (Id) - Max | 15 mA |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 6pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistance - RDS(On) | 400 Ohms |
| Supplier Device Package | TO-72 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 6 V @ 100 pA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
