Transistörler - JFET

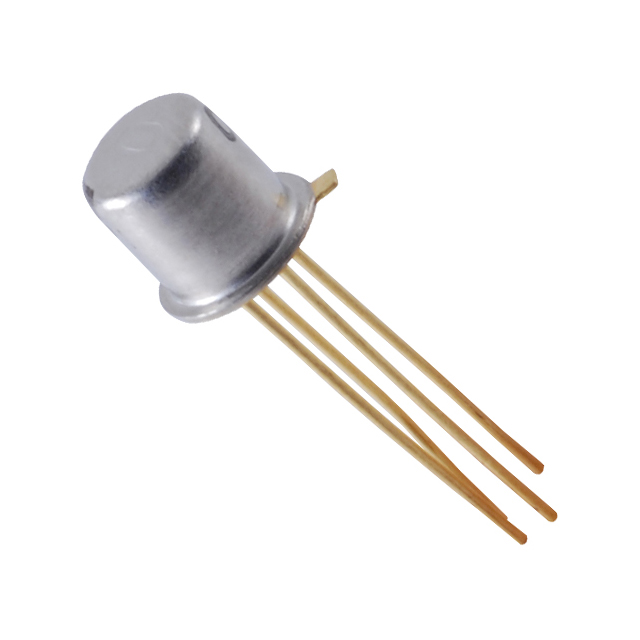

NTE452
JFET-N-CH UHF/VHF AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- NTE452
NTE452 Hakkında
NTE452, N-channel JFET transistörü olup UHF/VHF frekans bandlarında amplifikasyon uygulamaları için tasarlanmıştır. 30V Drain-Source gerilimi ve 5mA Idss değeriyle düşük gürültülü sinyal işleme devreleri, RF amplifikatörleri ve geniş band alıcı uygulamalarında kullanılır. 4pF giriş kapasitanslı yapısı yüksek frekans uygulamalarında etkili çalışma sağlar. TO-72 metal kasa paketinde sunulan bileşen, -65°C ile 175°C arasında çalışma sıcaklığında 300mW güç dağıtabiliyor. Anahtarlama ve düşük frekans amplifikasyon devreleri için de uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 15 V |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 300 mW |
| Supplier Device Package | TO-72 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 6 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
