Transistörler - Bipolar (BJT) - RF

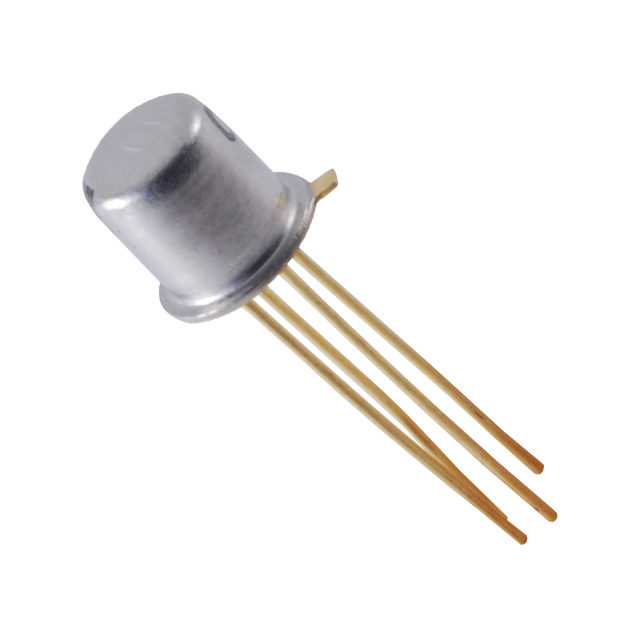

NTE395
RF TRANS PNP 25V 2.3GHZ TO72
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE395
NTE395 Hakkında
NTE395, NTE Electronics tarafından üretilen RF uygulamaları için tasarlanmış PNP bipolar transistördür. 2.3GHz transition frequency ile yüksek frekanslı amplifikasyon ve anahtarlama uygulamalarında kullanılır. TO-72 metal kasa paketinde sunulan bu transistör, 25V maksimum kolektör-emitter gerilimi ve 50mA maksimum kolektör akımı kapasitesine sahiptir. 200MHz-800MHz frekans aralığında 2.5-4dB gürültü şekli ile RF alıcı ve vericilerde, sinyal yükselticilerde ve düşük gürültülü amplifikatör tasarımlarında uygulanır. Maksimum 225mW güç tüketimiyle portabl ve masaüstü RF cihazlarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 10mA, 10V |
| Frequency - Transition | 2.3GHz |
| Gain | 16dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 2.5dB ~ 4dB @ 200MHz ~ 800MHz |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 225mW |
| Supplier Device Package | TO-72 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 25V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
