Transistörler - Bipolar (BJT) - RF

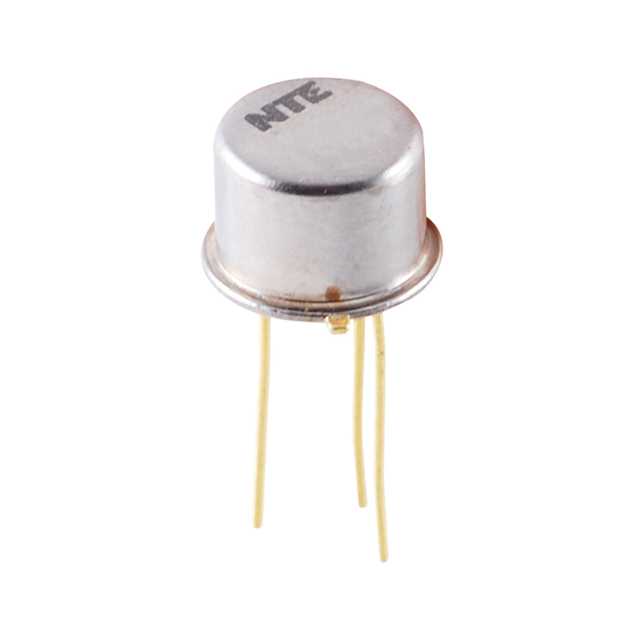

NTE346
RF TRANS NPN 20V 500MHZ TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE346
NTE346 Hakkında
NTE346, NTE Electronics tarafından üretilen NPN tipi RF bipolar transistördür. TO-39 metal kutulu paket ile sunulan bu transistör, 500MHz transition frekansında çalışmak üzere tasarlanmıştır. Maksimum 400mA kollektör akımı ve 20V Vce darbelenme voltajı desteği ile RF amplifikasyon ve yüksek frekanslı sinyal işleme uygulamalarında kullanılır. 1W maksimum güç tüketimine sahip olup, 10dB kazanç karakteristiği ile VHF ve UHF bandında zayıf sinyal amplifikasyonu, alıcı ön aşamaları ve genel RF devre tasarımlarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 100mA, 5V |
| Frequency - Transition | 500MHz |
| Gain | 10dB |
| Mounting Type | Through Hole |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
