Transistörler - IGBT - Tekil

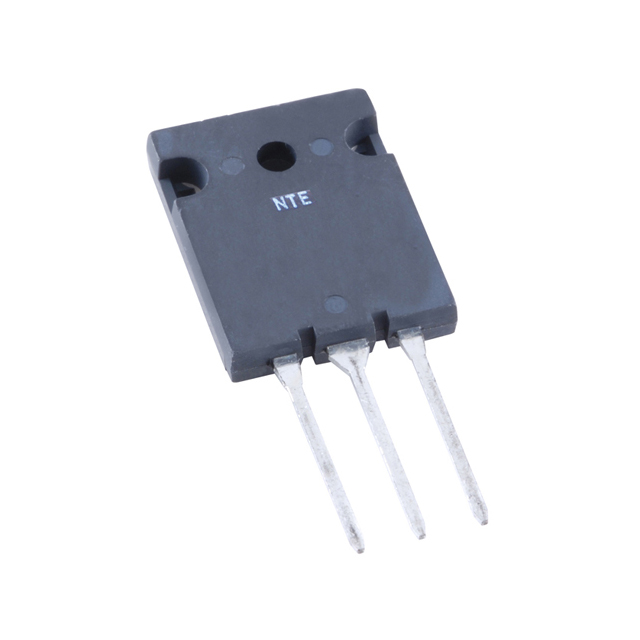

NTE3322
IGBT-900V 60AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NTE3322
NTE3322 Hakkında
NTE3322, NTE Electronics tarafından üretilen 900V 60A kapasiteli IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-3P-3 ve SC-65-3 paketleri ile sunulan bu komponent, yüksek gerilim ve yüksek akım uygulamalarında kullanılır. 170W maksimum güç dağıtım kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 60A akımda 2.7V olarak belirlenmiştir. 2.5µs ters kurtarma süresi ile hızlı anahtarlama işlemleri gerçekleştirebilir. Through Hole montaj tipi ile doğrudan devre kartına lehimlenir. 150°C çalışma sıcaklığında kullanıma uygun olup, motor sürücüleri, güç kaynakları, endüstriyel anahtarlama devreleri gibi uygulamalarda tercih edilir. Standard giriş türüne sahiptir ve aktif durumda tedarik edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 170 W |
| Reverse Recovery Time (trr) | 2.5 µs |
| Supplier Device Package | TO-3P |
| Td (on/off) @ 25°C | 460ns/600ns |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 900 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
