Transistörler - IGBT - Tekil

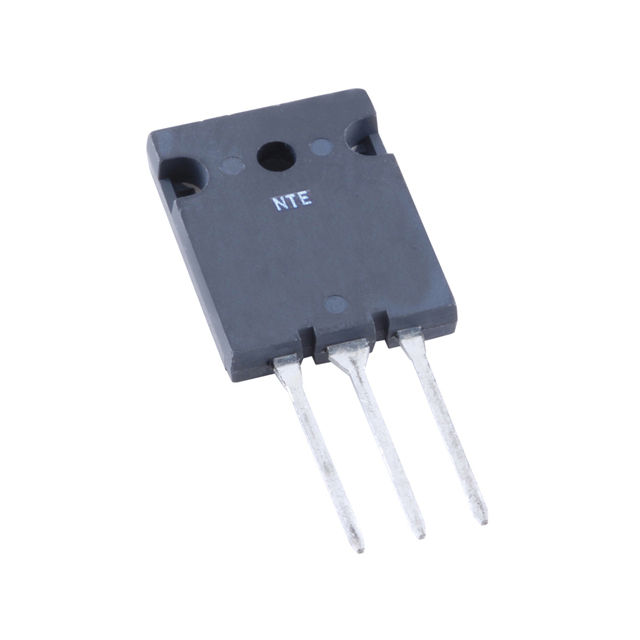

NTE3320
IGBT-600V 50AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NTE3320
NTE3320 Hakkında
NTE3320, NTE Electronics tarafından üretilen 600V/50A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-3P-3 ve SC-65-3 paketlerinde sunulan bu bileşen, yüksek voltaj ve akım uygulamalarında kullanılmak üzere tasarlanmıştır. 240ns açılış ve 300ns kapanış süresi ile hızlı anahtarlama özelliğine sahiptir. Maksimum 240W güç dağıtabilir ve 150°C'ye kadar çalışabilir. Vce(on) değeri 2.45V olup, 1.30mJ açılış ve 1.34mJ kapanış enerjisine sahiptir. Enerji dönüştürme, motorlar, güç kaynakları ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Pulsed (Icm) | 100 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 240 W |
| Supplier Device Package | TO-3P |
| Switching Energy | 1.30mJ (on), 1.34mJ (off) |
| Td (on/off) @ 25°C | 240ns/300ns |
| Test Condition | 300V, 50A, 130Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
