Transistörler - IGBT - Tekil

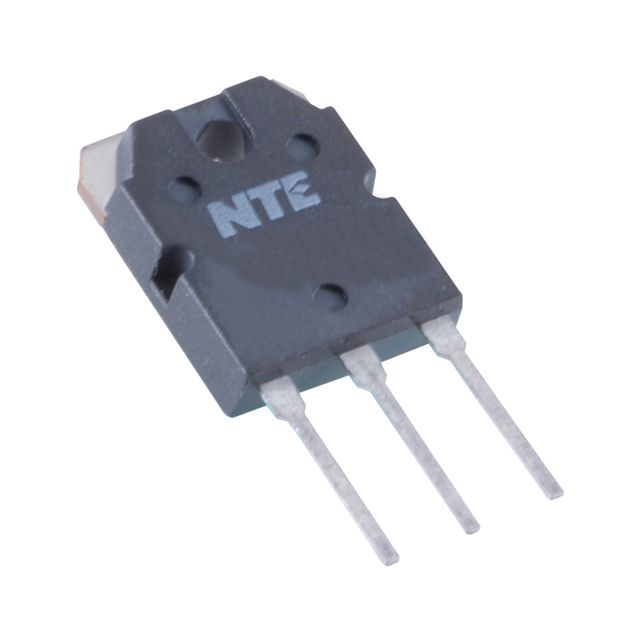

NTE3311
IGBT-600V 15AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NTE3311
NTE3311 Hakkında
NTE3311, NTE Electronics tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-3P-3 (SC-65-3) paketinde sunulan bu komponent, 25A sürekli kolektör akımı ve 50A darbe akımı kapasitesiyle tasarlanmıştır. Maksimum 150W güç seviyesinde çalışabilen NTE3311, 150°C junction sıcaklığına kadar güvenli bir şekilde işletilmektedir. 600V breakdown voltajı ile yüksek gerilim uygulamalarında kullanılır. Hızlı anahtarlama özelliği (400ns on / 500ns off), endüstriyel motor kontrol, inverter devreleri, güç kaynakları ve anahtarlamalı güç dönüştürücü uygulamalarında tercih edilir. Standard input tipi ile entegre edici devrelerle uyumlu çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3P |
| Td (on/off) @ 25°C | 400ns/500ns |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
