Transistörler - IGBT - Tekil

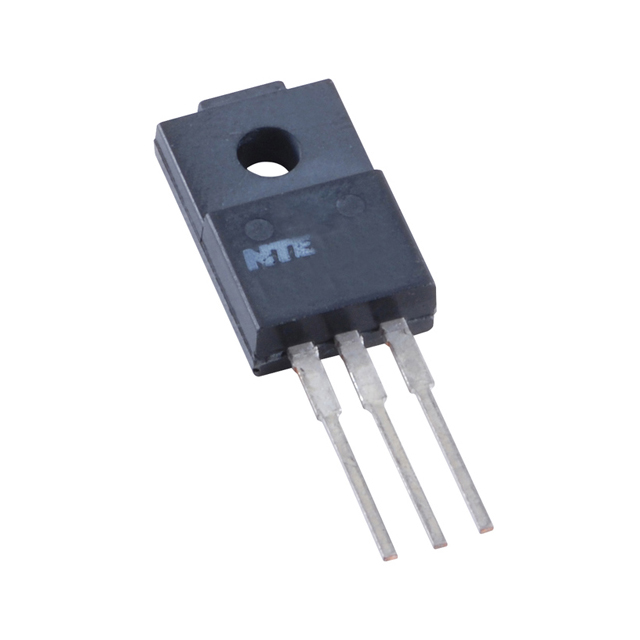

NTE3302
IGBT-N-CHAN ENHANCEMENT
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NTE3302
NTE3302 Hakkında
NTE3302, N-kanallı enhancement mode IGBT transistörüdür. 600V kollektör-emitter breakdown voltajı ve 8A maksimum kollektör akımı ile tasarlanmıştır. 30W güç kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde üretilen bu bileşen, endüstriyel kontrol, inverter devreleri, motor sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. 150°C maksimum junction sıcaklığında çalışabilir ve 400ns açılış, 500ns kapanış sürelerine sahiptir. Standart input türü ile MOSFET benzeri kontrol özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Pulsed (Icm) | 16 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 30 W |
| Supplier Device Package | TO-220 Full Pack |
| Td (on/off) @ 25°C | 400ns/500ns |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
