Transistörler - IGBT - Tekil

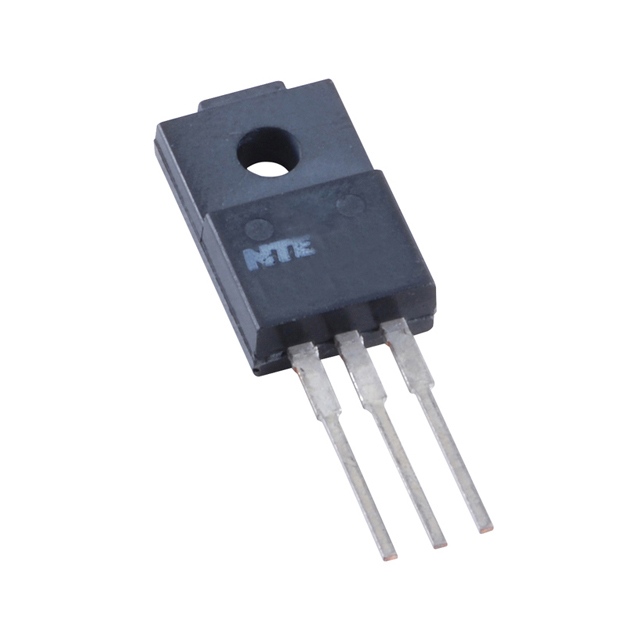

NTE3301
IGBT-N-CHAN ENHANCEMENT
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- NTE3301
NTE3301 Hakkında
NTE3301, N-channel enhancement mode IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 400V collector-emitter breakdown voltajı ve 15A sürekli collector akımı ile tasarlanmıştır. TO-220-3 through-hole paketinde sunulan bu bileşen, 40W maksimum güç yönetebilir. 150ns açılış ve 450ns kapanış süreleri ile hızlı anahtarlama uygulamalarında kullanılabilir. Operating sıcaklığı 150°C'ye kadar çıkabilir. Endüstriyel motor kontrolü, güç kaynakları, inverterler ve anahtarlamalı beslenme sistemlerinde yaygın olarak uygulanır. Düşük on-state voltajı (8V @ 20V, 170A) ile verimli enerji yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Pulsed (Icm) | 170 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-220 Full Pack |
| Td (on/off) @ 25°C | 150ns/450ns |
| Vce(on) (Max) @ Vge, Ic | 8V @ 20V, 170A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
