Transistörler - Bipolar (BJT) - Tekil

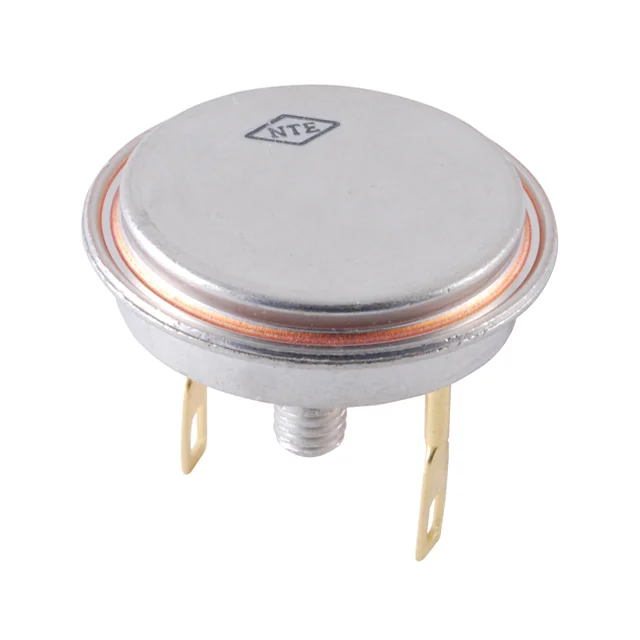

NTE330
TRANS NPN 40V 25A TO36
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-36 (2 Leads + Case)
- Seri / Aile Numarası
- NTE330
NTE330 Hakkında
NTE330, NTE Electronics tarafından üretilen bir NPN bipolar junction transistör (BJT) olup, yüksek akım uygulamaları için tasarlanmıştır. TO-36 stud mount paketinde sunulan bu transistör, maksimum 25A kolektör akımı ve 40V collector-emitter breakdown voltajı ile çalışabilir. 87.5W maksimum güç dağıtım kapasitesi sayesinde endüstriyel motor kontrol devreleri, güç anahtarlama uygulamaları ve doğru akım güç kaynakları gibi alanlarda kullanılır. -65°C ile +90°C sıcaklık aralığında çalışabilen NTE330, 15A akımda minimum 15 hFE DC kazancı sağlar ve doyum durumunda 700mV Vce voltaj düşümü gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 300µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 15A, 4V |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 90°C (TJ) |
| Package / Case | TO-36 (2 Leads + Case) |
| Part Status | Active |
| Power - Max | 87.5 W |
| Supplier Device Package | TO-36 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 4A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
