NTE319

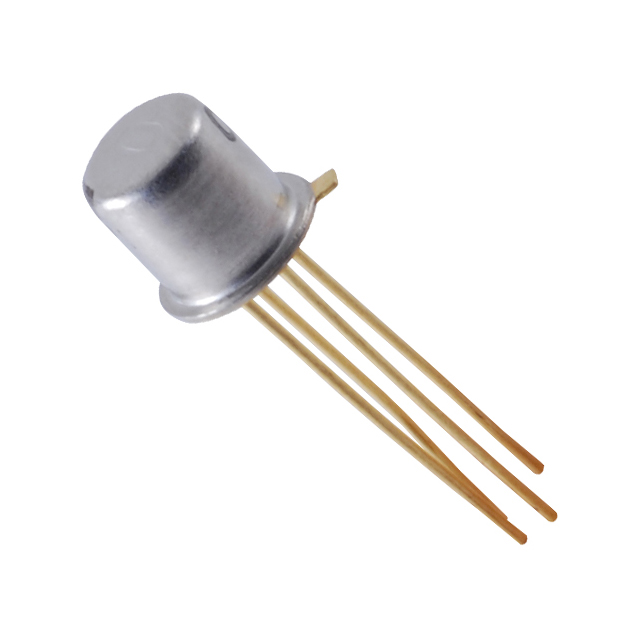

RF TRANS NPN 20V TO72
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE319
NTE319 Hakkında
NTE319, NTE Electronics tarafından üretilen NPN tipi RF transistörüdür. TO-72 metal kasa paketinde sunulan bu komponent, radyo frekansı uygulamalarında sinyal amplifikasyonu ve anahtarlama görevlerinde kullanılır. 20V maksimum kolektör-emitter gerilimi ve 175mW güç kapasitesi ile orta güç RF devrelerinde çalışır. 2.7dB gürültü faktörü 45MHz'de ölçülmüş olup, VHF ve UHF bant uygulamaları için uygundur. Through-hole montajı sayesinde geleneksel PCB tasarımlarında kullanılabilir. Geniş çalışma sıcaklık aralığı (-65°C ile +175°C arası) ile endüstriyel ve profesyonel RF cihazlarında, alıcı devrelerinde ve sinyal işleme aplikasyonlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 2mA, 10V |
| Gain | 29dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 2.7dB @ 45MHz |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 175mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
