Transistörler - Bipolar (BJT) - RF

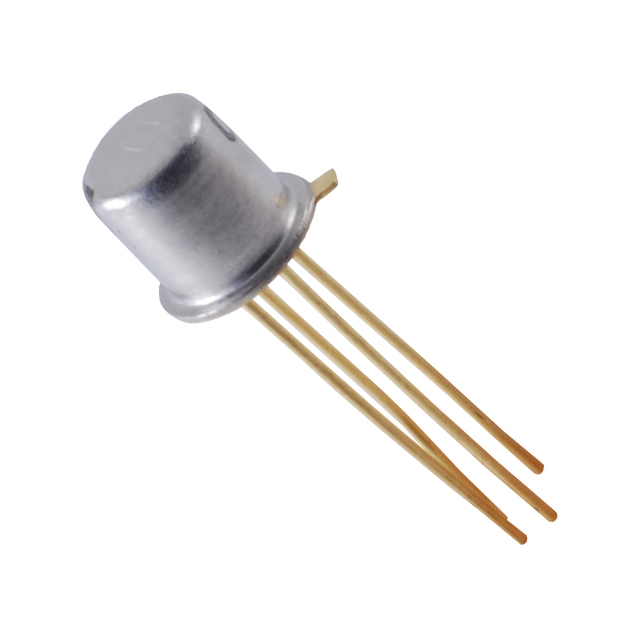

NTE316
RF TRANS NPN 15V 1.4GHZ TO72
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE316
NTE316 Hakkında
NTE316, NTE Electronics tarafından üretilen NPN tipinde bir RF transistöründür. TO-72 metal kasa paketinde sunulan bu komponent, 1.4GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 50mA kolektör akımı ve 200mW güç tüketim kapasitesine sahip olan transistör, 4.5dB gürültü faktörü (450MHz'de) ile düşük gürültü RF devrelerinde yer alır. 15V maksimum kolektör-emitter gerilimi breakpoint ve 25 (min) DC akım kazancı özellikleriyle, radyo frekans amplifikatörleri, alıcı devreleri ve benzer RF uygulamalarında kullanılır. Through-hole montajı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 2mA, 5V |
| Frequency - Transition | 1.4GHz |
| Gain | 15dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 4.5dB @ 450MHz |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
