Transistörler - JFET

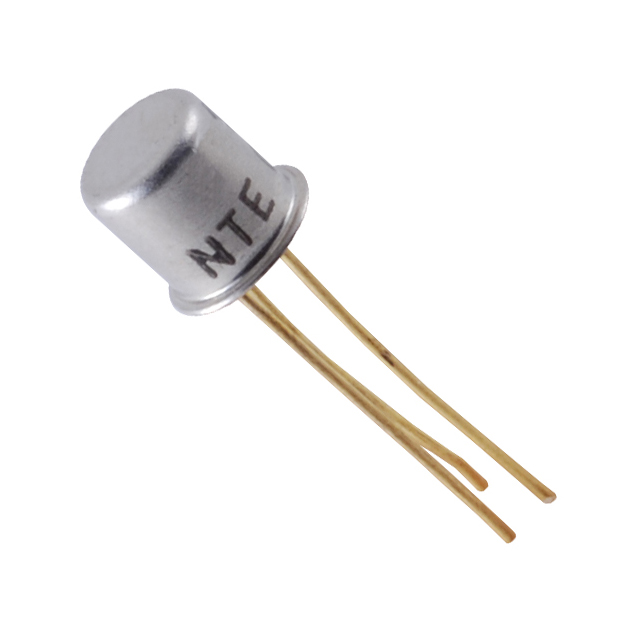

NTE2910
JFET N CHANNEL SWITCH
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-18-2
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- NTE2910
NTE2910 Hakkında
NTE2910, NTE Electronics tarafından üretilen N-Channel JFET transistördür. Anahtarlama uygulamaları için tasarlanmış bu bileşen, 40V drain-source voltajında çalışabilir. 5mA drain akımı (Idss) ile düşük güç tüketimi gerektiren devrelerde kullanılır. 100 ohm RDS(On) değeri ile iletim kaybı minimumdur. -55°C ile 200°C arasındaki çalışma sıcaklığı aralığı geniş ortam koşullarında kullanım sağlar. Giriş kapasitanması 14pF olup RF ve anahtarlama devreleri için uygundur. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir. Sinyal anahtarlaması, multipleksing ve zayıf sinyal amplifikasyonu uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 20 V |
| Drain to Source Voltage (Vdss) | 40 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 14pF @ 20V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Resistance - RDS(On) | 100 Ohms |
| Supplier Device Package | TO-18 |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
| Voltage - Cutoff (VGS off) @ Id | 500 mV @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
